【摘要】 目的 以傳統艾灸療法為對照，采用電子溫灸儀( DZWJY-1 型) 治療膝骨關節炎，評價該儀器的臨床療效及安全性。方法 將 124 例膝骨關節炎患者隨機分為電子溫灸儀組與傳統艾灸組，每組 62 例。電子溫灸儀組采用 DZWJY-1 型電子溫灸儀治療，傳統艾灸組采用傳統艾灸療法。兩組療程均為 4 周，觀察臨床療效及安全性，比較膝痛 VAS 評分、WOMAC 評分 ( 總分及分項評分) 的變化情況。結果 ①試驗期間，電子溫灸儀組完成試驗 60 例，脫落 2 例; 傳統艾灸組完成試驗 58 例，脫落 3 例，剔除 1 例。②FAS 分析結果顯示，電子溫灸儀組的顯效率為 75.81%、有效率為 91.94%，傳統艾灸組的顯效率為 68.85%、有效率為90.16%; 組間臨床療效比較，差異無顯著統計學意義( P>0.05) 。電子溫灸儀組與傳統艾灸組有效率差值的 95%可信區間為-9.05～ 12.77，按照預設 15%非劣標準，非劣效檢驗合格。③治療前及治療 2 周、治療 4 周組內分別比較，兩組膝痛 VAS 評分差異均有統計學意義，均明顯下降( P<0.01) 。組間治療 2 周、治療 4 周比較，膝痛 VAS 評分差異均無統計學意義( P>0.05) 。④治療前及治療 2 周、治療 4 周組內分別比較，兩組 WOMAC 總分及疼痛評分、僵直評分、活動難度評分差異均有統計學意義，均明顯下降( P<0.01) 。組間治療 2 周、治療 4 周比較，WOMAC 總分及疼痛評分、僵直評分、活動難度評分差異均無統計學意義( P>0.05) 。⑤兩組不良反應發生率均為 0%。結論 電子溫灸儀( DZWJY-1 型) 治療膝骨關節炎的臨床療效不劣于傳統艾灸療法，可明顯緩解疼痛，改善關節功能。

　　【關鍵詞】 電子溫灸儀; 膝骨關節炎; 臨床試驗; 膝痛; 膝關節功能; 艾灸標準化

　　推薦期刊：《臨床普外科電子雜志》(季刊)2013創辦的，是由中華人民共和國衛生部主管，人民衛生出版社主辦的國家級期刊，被知網、萬方數據庫收錄。國際刊號;2095-5308，國內刊號：11-9331/R。主要欄目：研究報告、文獻綜述、簡報、專題研究。

　　數千年來傳統艾灸在防病治病方法學上并沒有實質性的變化。對艾灸療法的現代研究結果表明，艾灸主要是通過艾條燃燒產生特定紅外光譜和波長的熱輻射溫熱刺激作用和艾條中揮發性精油等的藥理作用而達到治療效果的[1]。這種機理提示，人們可以嘗試使用現代微電子技術和紅外材料結合模擬這種機理，從而推動艾灸療法的標準化和現代化。

　　目前文獻報道或市售的類似電子溫灸儀的儀器一般采用電轉化為熱，輻射廣譜紅外線的治療方式[2]，或采用特定紅外激光模擬人體的遠紅外吸收光譜刺激穴位模擬傳統艾灸[1]。前者部分模擬了傳統艾灸的治療機理，后者結構復雜、價格昂貴。

　　本研究所用 DZWJY-1 型電子溫灸儀由上海中醫藥大學研制，已取得發明專利( 專利號: 201410320973.3) 。其特點是采用遠紅外材料，將電轉化為熱，通過遠紅外材料輻射出與人體穴位輻射峰接近的 8 ～ 14 μm 紅外光譜，對穴位進行刺激。在電子線路設計方面，可對每個輸出通道進行個性化溫度調節，適應了身體不同部位對溫度敏感性不同的特點[3]。

　　為了觀察本電子溫灸儀是否具有與傳統艾灸相當?shù)寞熜В�我們以膝骨關節炎( 骨痹類疾病) 為中醫“痹證”的代表，應用本電子溫灸儀進行臨床試驗，與傳統艾灸療法進行非劣效性比較研究，為今后電子溫灸儀的臨床應用提供依據。現總結報道如下。

　　1 資料與方法

　　1.1 病例選擇

　　1.1.1 診斷標準 膝骨關節炎的診斷參照美國風濕病學會膝骨關節炎診斷標準[4]。

　　1.1.2 納入標準 ①符合上述疾病的診斷標準; ②年齡 40～75 歲，性別不限; ③膝關節疼痛 VAS 評分在 4 ～ 7 分; ④近 1 個月未用過治療膝骨關節病的中西藥物及其他療法; ⑤同意試驗方案并簽署知情同意書 。

　　1.1.3 排除標準 ①合并急性關節損傷、膝骨關節結核、腫瘤、風濕性及類風濕骨關節炎者; ②關節間隙顯著狹窄或關節間形成骨橋連接而成骨性強直者; ③存在明顯膝關節內外翻畸形及患肢有血管神經損傷史者; ④合并心血管、腦血管、糖尿病、肝、腎、造血系統等嚴重原發疾病及精神病患者; ⑤妊娠期及哺乳期婦女。

　　1.1.4 脫落標準 ①病人自行退出( 療效太差，出現不良反應等) ; ②失訪; ③研究者令其退出( 依從性差，出現不良反應等) ; ④采用本治療方法有效，但患者為加速療效，合并使用其他療法或藥物而無法準確判定療效; ⑤治療次數<12 次。

　　1.1.5 剔除標準 ①入組后發現不符合診斷標準者; ②入組后發現符合排除標準者。

　　1.2 試驗設計

　　1.2.1 樣本量估算 根據前期課題組預試驗結果，傳統艾灸治療膝骨關節炎的總有效率約為 93.8%。本臨床試驗目的在證明電子溫灸儀在治療膝骨關節炎方面療效不劣于傳統艾灸，故而其臨床試驗采用非劣性、平行設計( 1 ∶ 1) 的樣本量估算公式。即: n = 2×( Uα +Uβ ) ×P( 1-P) / δ 2[5]。其中 P( 平均有效率) = 0.93，δ( 非劣效界值) = 0.15，α= 0.025，β = 0.1，代入公式得 n = 35.8。考慮每組 15%的脫落率，每組例數應不少于 41 例。本研究中兩組各納入病例 62 例，能滿足統計學檢驗的要求。

　　1.2.2 隨機方案與隱蔽分組 本研究采取平行隨機、結果盲法評價的試驗設計。采用隨機數字表生成 124 個隨機序列號，由不參與病例納入及結果評價的專人負責確定隨機分配方案( 本研究中末位數奇數者為治療組，偶數者為對照組) ，并將隨機序列號封入不透明信封中交予負責病例納入的醫師; 另外，該專人準備一份相同的隨機方案納入應急信件中妥善保存，直至試驗結束揭盲時，除試驗規定的需要緊急揭盲的情況外，任何人不得私自拆開信件。醫師囑合格受試者按照入組的先后順序拆信封取卡，按卡片上的隨機序列號分別入組。結果評價者由不參與隨機分配方案制定、病例納入及治療的專人負責。試驗數據統計委托第三方 ( 上海中醫藥大學藥物臨床研究中心) 進行。

　　1.2.3 質量控制 本臨床試驗按照國家 GCP 要求，撰寫臨床試驗方案、研究者工作手冊、知情同意書和志愿者招募廣告及設計病例報告表( CRF 表) 。所有臨床試驗文件通過相關醫院醫學倫理委員會審查( 上海中醫藥大學附屬岳陽中西醫結合醫院倫理審議批件號: 2015035 號; 上海中醫藥大學附屬龍華醫院倫理審議批件號: 2015LCSY104 號) 。整個臨床試驗過程接受兩所醫院 GCP 辦公室的指導。所有受試者在入組時均簽署知情同意書，接受免費治療。

　　1.3 治療方法

　　1.3.1 電子溫灸儀組 采用 DZWJY-1 型電子溫灸儀治療。本儀器通過上海市醫療器械檢測所檢測，其作用機理、技術指標等參見文獻[3]。本儀器用于臨床試驗經上海市食品藥品監督管理局備案，備案號為滬械臨備 20160082。①取穴: 取內膝眼穴、外膝眼穴、血海穴、梁丘穴，所有穴位均根據《中華人民共和國國家標準·經穴部位》( GB13346-90) [6]定位。②治療方法: 患者取仰臥位，將電子溫灸儀連接電源開機，溫度設定為46～48℃，時間設定為 30 min; 用酒精棉消毒灸療穴位，在穴位上放置艾草精油紙片，將 4 個灸療頭分別放在穴位上，用醫用膠布固定在皮膚上，再用 15 cm 寬的搭扣帶加固，使灸療片充分接觸皮膚，連接導線; 確認連接后，按啟動鍵開啟，30 min 后自動停止。③每周治療 3 次，連續治療 4 周。

　　1.3.2 傳統艾灸組 予傳統艾灸療法。患者取仰臥位，自然擺放患側下肢，將艾灸盒置于膝關節上，對準前述治療穴位，各垂直放入 4 cm 長點燃的艾段于盒內，端近皮膚，約 30 min 后，艾段燃盡，結束治療。每周 3 次，連續 4 周。

　　1.4 觀察項目與方法

　　1.4.1 視覺模擬評分( VAS) 治療前后，采用視覺模擬評分法( VAS) [7]評價受試者平地行走時的膝關節疼痛情況。療程結束后，參照文獻[8]中的相關標準判斷臨床療效。VAS 加權值= ( 治療前評分-治療后評分) / 治療前評分×100%。①顯效: VAS 加權值≥50%; ②有效: VAS 加 權 值≥25%，< 50%; ③無 效: VAS 加 權 值<25%。

　　1.4.2 西安大略麥馬斯特大學骨性關節炎指數可視化量表( WOMAC) 治療前后，采用西安大略麥馬斯特大學骨性關節炎指數可視化量表( WOMAC) [9]，從疼痛、僵硬和活動難度三大方面來評估受試者膝關節的結構和功能的變化情況。

　　1.4.3 安全性 試驗期間，觀察并記錄受試者出現的與治療干預相關的不良事件/反應，計算嚴重不良事件/反應的發生率。

　　1.5 統計學方法 本試驗數據采用 SAS 9.3 軟件進行基線分析、療效分析及安全性分析，數據分析采用全分析集( FAS) 。主要療效指標為膝痛 VAS 臨床有效率，采用 χ2 檢驗比較組間差異。計算電子溫灸儀組和傳統艾灸組有效率差值的雙側 95%可信區間，根據預設非劣界值 15%，判斷電子溫灸儀組療效是否非劣于傳統艾灸組。等級資料的比較，采用分層 χ2 檢驗( CMH) 。計量資料以 x - ±s 表示，若呈正態分布、方差齊時，采用 t 檢驗; 方差不齊時，采用校正 t 檢驗。計數資料采用采用 χ2 檢驗。以P<0.05為差異有統計學意義。

　　2 結果

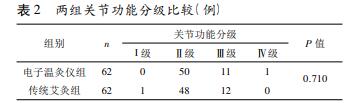

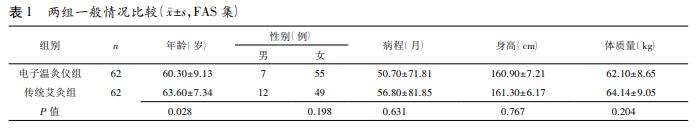

　　2.1 一般情況 124 例病例均為 2016 年 4 月至 2017 年 9 月上海中醫藥大學附屬岳陽中西醫結合醫院、上海中醫藥大學附屬龍華醫院收治的膝骨關節炎患者。入組受試者隨機分為電子溫灸儀組與傳統艾灸組，每組 62 例。試驗期間，電子溫灸儀組完成試驗 60 例，脫落 2 例; 傳統艾灸組完成試驗 58 例，脫落 3 例，剔除 1 例。治療組 62 例( FAS) 中有 24 例為雙側發病，38 例為單側發病。對照組 61 例( FAS) 中 29 例為雙側發病，32 例為單側發病。兩組性別、身高、體質量、病程、關節功能分級[11]等基線資料比較，差異無統計學意義( P>0.05) ，具有可比性。雖然年齡差異存在統計學意義( P<0.05) ，但不影響對療效和安全性的評價。見表 1、表 2。

　　

　　

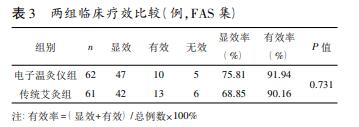

　　2.2 臨床療效比較 FAS 分析結果顯示，電子溫灸儀組的顯效率為 75.81%、有效率為 91.94%，傳統艾灸組的顯效率為 68.85%、有效率為 90.16%; 組間臨床療效比較，差異無顯著統計學意義( P>0.05) 。電子溫灸儀組與傳統艾灸組有效率差值的 95%可信區間為-9.05～12.77，按照預設 15%非劣標準，非劣效檢驗合格。見表 3。

　　

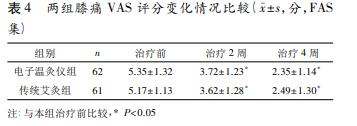

　　2.3 膝痛 VAS 評分變化情況 治療前及治療 2 周、治療 4 周組內分別比較，兩組膝痛 VAS 評分差異均有統計學意義，均明顯下降( P<0.01) 。組間治療 2 周、治療 4 周 比 較，膝 痛 VAS 評分差異均無統計學 意 義 ( P>0.05) 。見表 4。

　　

　　2.4 WOMAC 總分及各分項評分變化情況 治療前及治療 2 周、治療 4 周組內分別比較，兩組 WOMAC 總分及疼痛評分、僵直評分和活動難度評分差異均有統計學意義，均明顯下降( P<0.01) 。組間治療 2 周、治療 4 周比較，WOMAC 總分及疼痛評分、僵直評分和活動難度評分差異均無統計學意義( P>0.05) 。見表 5。

　　

　　2.5 不良反應發生情況比較 本次臨床試驗中，兩組 ( FAS) 123 例受試者均未發生燙傷等不良反應，不良反應發生率均為 0。

　　3 討論

　　隨著國家對中醫藥事業的支持力度加大，中醫藥的標準化和現代化已經提到議事日程上來。雖然利用現代電子技術研制的灸療儀的專利不少，亦有灸療儀研制[1-2]和采用電子艾灸儀進行臨床治療的相關報道[10-15]，但能夠按照國家 GCP 法規進行正規臨床試驗的報道卻不多。

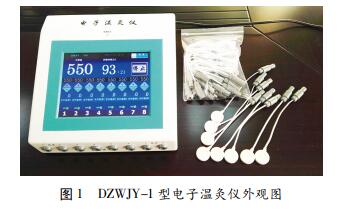

　　本研究中所用 DZWJY-1 型電子溫灸儀( 見圖 1) 采用紅外材料制成紅外輻射片，發射與人體穴位輻射峰接近的 8～ 14 μm 紅外光譜，并結合微電子技術，能夠精確控制并調節各個穴位灸療局部的溫度，灸療時輔以艾草精油紙片，完美地模擬了傳統艾灸的機理。本儀器功率 45 W，輸出電壓只有 3.5 V 直流電，比普通手機充電器輸出電壓還低，且人體皮膚不直接接觸帶電部分，因而不存在電擊傷可能性; 溫度調節范圍 35 ℃ ～ 55 ℃，不會產生明火，因此儀器的安全性能較高。

　　

　　單獨應用中醫艾灸療法或配合針刺、推拿、拔罐等其他中醫療法在治療膝骨關節炎方面的療效得到肯定，已有大量文獻報道[16-18]。因此，我們以膝骨關節炎 ( 骨痹類疾病) 為中醫“痹證”的代表，應用本電子溫灸儀進行臨床試驗，與傳統艾灸療法進行等效性比較研究。

　　本研究中溫灸儀灸療溫度設置為 46 ℃ ～ 50 ℃，對于初次使用電子溫灸儀者，可先從 46 ℃ 起溫灸，如患者沒有明顯溫熱感覺，可逐漸加溫調升 1 ～ 2 ℃。灸療過程中，注意觀察患者的一般情況。本試驗研究前發現，經志愿者試驗在設定溫度下溫灸 30 min 后，灸療局部皮膚應出現紅斑，經 1 ～ 2 h 后自然消退，此溫度為最適灸療溫度。但一方面由于不同人群皮膚對溫度的敏感性不同，如嬰幼兒、少女、老人的皮膚對溫度的敏感性高于成年男子; 另一方面人體不同部位的皮膚對溫度的敏感性亦不同，如四肢內側皮膚對溫度的敏感性高于外側皮膚。因而，治療過程中如采用同一溫度( 例如設定灸療溫度為50 ℃ ) 則可能造成燙傷的危險。燙傷可表現為灸療部位出現水泡( 淺 2 度燙傷) ，局部紅腫疼痛。本次臨床試驗電子溫灸儀組受試者均未發生燙傷等不良反應，表明電子溫灸儀在臨床上使用是安全的。

　　本研究結果表明，兩組受試者分別在經過 6 次和 12 次治療后，膝痛 VAS 評分差異均有統計學意義，均明顯下降( P<0.01) ，表明治療次數與疼痛減輕有明顯的關聯性，隨著治療次數的增加，疼痛逐漸減輕。兩組間在 6 次和 12 次治療后，膝痛 VAS 評分差異均無統計學意義( P>0.05) 。

　　FAS 分析結果顯示，電子溫灸儀組與傳統艾灸組臨床療效比較，差異無顯著統計學意義( P>0.05) 。電子溫灸儀組與傳統艾灸組有效率差值的 95%可信區間為-9.05～12.77，按照預設 15%非劣標準，非劣效檢驗合格，提示電子溫灸儀組的療效不劣于傳統艾灸組。

　　另外，兩組分別在經過 6 次和 12 次治療后，兩組 WOMAC 總分及分類疼痛、僵直和活動難度評分差異均有統計學意義，均明顯下降( P<0.01) ，表明治療次數與關節功能改善有明顯的關系，隨著治療次數的增加，關節功能逐漸改善。兩組之間在 6 次和 12 次治療后， WOMAC 總分差異無統計學意義( P>0.05) 。

　　本觀察結果提示，電子溫灸儀( DZWJY-1 型) 治療膝骨關節炎的臨床療效不劣于傳統艾灸療法，可明顯緩解疼痛，改善關節功能。同時，本儀器還解決了現有的傳統艾灸治療過程中灸療溫度和時間很難達到標準化、治療時患者體位受限制、治療中會產生煙、灰等污染和氣味以及艾條燃燒時產生的明火不安全等問題，達到了灸療的安全、環保和標準化，提高了醫護人員的工作效率，可以作為醫療器械在臨床上部分替代傳統艾灸，為灸療的標準化、規范化和現代化創造了條件。

　　參考文獻:

　　[1] 沈雪勇，丁光宏，褚君浩，等.傳統艾灸與替代物灸和人體穴位紅外輻射光譜比較[J].紅外與毫米波學報，2003，22( 2) : 123-126.

　　[2] 歐陽海燕，刁作彬，李玉梅，等.一種實用電子灸療儀的研制[J].中國自然醫學雜志，2002，4( 1) : 48-49.

　　[3] 楊旭明，湯家銘.一種模擬傳統艾灸電子溫灸儀的研制: 應用安全及環保效應[J].中國組織工程研究，2016，20( 42) : 6337-6342.

　　[4] American College of Rheumatology Subcommittee on Osteoarthritis Guidelines. Recommendations for the medical management of osteoarthritis of the hip and knee: 2000 update[J].Arthritis Rheum， 2000，43( 9) : 1905-1915.

　　[5] 鄭青山，孫瑞元，陳志楊.新藥臨床非劣性及等效性試驗中的例數估計和等效標準[J].中國新藥雜志，2003，12( 5) : 369-371.

　　[6] 中華人民共和國技術監督局.中華人民共和國國家標準·經穴部位( GB12346-90) [S].北京: 中國標準出版社，1990: 9.

　　[7] 曹卉娟，邢建民，劉建平.視覺模擬評分法在癥狀類結局評價測量中的應用[J].中醫雜志，2009，50( 7) : 600-602.

　　[8] SIVRIKAYA A，CELO F，SIVRIKAYA N，et al.The effect of diclofenac soditim and papaverine on isolated human ureteric smooth muscle[J]. Int Urol Nephrol，2003，35( 4) : 479-483.

　　[9] 協遠，王大偉.骨科臨床療效評價標準[M].北京: 人民衛生出版社， 2005: 275-277.

　　[10] 李從林.多功能艾灸儀治療腰腿痛 60 例[J].湖北中醫雜志，1999， 22( 2) : 1.

　　[11] 余衛華，符文彬，戰曉農，等.電子艾灸儀和溫和灸治療胃脘痛的比較[J].遼寧中醫雜志，2007，34( 6) : 814-815.

　　[12] WU Y C，WANG C M，ZHANG J F，et al.Clinical study on electronic moxibustion for shoulder periarthritis[J].J Acupunct Tuina Sci，2012， 10( 6) : 377-382.

　　[13] 冉海燕.電子艾灸儀治療肺結核 54 例臨床效果分析[J].西部醫學， 2014，26( 1) : 56-57.

　　[14] 蔣玲.電子艾灸儀和艾灸罐治療老年患者習慣性便秘的效果觀察[J].世界最新醫學信息文摘，2015，15( 72) : 102.

　　[15] 林齡.電子艾灸儀和溫和灸治療痛經患者的療效[J].醫療裝備， 2017，30( 21) : 104-105.

　　[16] 袁望舒，劉忠良，喬士興，等.中、西醫治療膝骨性關節炎療效的臨床對比觀察[J].中國老年雜志，2011，31( 20) : 3931-3933.

　　[17] 孫正平，聶斌，林曉潔，等.中醫健康管理配合扶陽火艾灸治療陽虛血瘀質膝骨性關節炎的療效觀察[J]. 按摩與康復醫學，2017，8 ( 11) : 9-11.

　　[18] 蘇蘭芳，陳濤，闞仁惠.刮痧聯合艾灸治療非急性期膝關節炎的療效觀察[J].實用臨床護理學雜志，2017，2( 26) : 72-81.
