摘要：廣播電視建筑供配電系統處于電力系統的末端，直接與用戶設各相連接，是電力系統向用電設各提供電能的重要環節，其可靠性取決于外電源及建筑供配電系統本身，可靠性特征量的統計分析及提高的措施須立足于整個電力系統，全方位加以考慮。本文主要探討廣播電視建筑供配電系統后評估管理。

　　關鍵詞：廣播電視建筑,供配電系統,后評估,管理

　　1廣播電視建筑的供配電系統

　　廣播電視建筑是一類建筑，耐火等級以及，按一級負荷供電，內有大量的用電設備，建筑供配電系統的可靠性直接影響這些設各的運行狀況，從而影響廣播電視建筑的安全和使用。當非消防停電時，UPS只供短時間電視播出設備用電，柴油發電機只能配給一級消防負荷，而普通客梯、生活水泵等重要設備都無法投到應急電源母線上，因而出現了守著電源無電用的局面，使應急柴油發電機組的能力得不到充分發揮。另外，消防負荷的兩路電源均未滿足在末級切換的要求。保證負荷單獨分組方式。為了充分利用應急柴油發電機的容量，將一級負荷母線擴大為保證負荷(如生活水泵、普通客梯等)母線。此接線方式的工作過程與一級負荷單獨分組方案相同。

　　在對建筑的供配電需求進行詳細、具體調查的基礎上進而確定供配電方案時，應進行全面綜合地研究分析。在滿足建筑對供配電可靠性及電能質量要求的前提下，應進一步考慮如何才能做到從設計到運行使整個建筑的生命周期得到最佳延續。一般來講建筑供配電系統要考慮以下幾個方面：①確定建筑的整體負荷級別和容量;②確定應急電源的容量和類型;③確定供電系統的結構方式;④選擇合理的電壓等級;⑤確定建筑對電能質量的要求;⑥確定建筑變電站和配電系統的結構方案;⑦確定對建筑供配電系統監控管理功能的要求。1.建筑供配電負荷(1)負荷分級。電力網上用電設備所消耗的功率稱為用戶的用電負荷或電力負荷。使用低壓雙電源切換開關對電力系統某部分進行并聯冗余，并聯冗余后要計入低壓雙電源切換開關本身的可靠性。即使并聯冗余后的年平均故障時間為。也只有在低壓雙電源切換開關年平均故障時間低于該部分并聯冗余前的年平均故障時間時，才可能有效降低系統的年平均故障時間和提高可用度。從表1可以看出，低壓雙電源切換開關的年平均故障時間與斷路器、隔離開關、電纜、電纜接頭相比高出很多。在大多數情況下，不包括電源的電力系統部分的年平均故障時間很難低于低壓雙電源切換開關的年平均故障時間。

　　2使用后評估管理

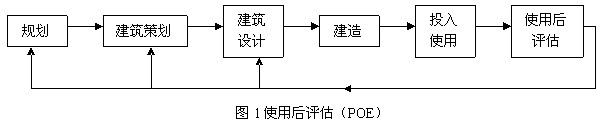

　　使用后評估(POE)管理是指依據建筑性能標準對建筑進行嚴格的評價，以建筑使用者及其需求作為評價標準和依據，以期從評價中獲取的信息和經驗?zāi)軌驗槲磥韯?chuàng)造更好的建筑提供有益借鑒。

　　使用后評估管理的操作模式有三個層次，分別是指示性后評估、評價性后評估和診斷性后評估，由于目標的不同，其操作過程和周期也不相同。這三個層次中的每個層次又有三個階段，它們是計劃階段——主要任務是為使用后評估的啟動和組織提供指導;實施階段——主要任務是收集和分析數據;應用階段——主要任務是提供報告發現、寫出結論、提出建議并最終得出結論。其每個階段又詳細分為三個子項目，詳見表1。

　　3建筑供配電系統后評估管理流程

　　3.1前期準備階段(評估準備階段)

　　后評估計劃首先是對基地的主要空間進行確定，并對其進行預分析。通過與廣播電視建筑相關設計人員和使用人員的聯系獲得了有關該院的基礎資料，如上圖的總圖、平面圖、立面圖、剖面圖及主要效果圖，同時還收集了使用中發現的問題及經過改進的記錄。在這個評價性后評估計劃過程中，為收集數據，采用了三種方法：文獻研究、檔案查閱、人員訪談，現場調查和照相文件采用走過式評價操作方法。

　　資源計劃是POE的一個關鍵部分，無論做哪一個層次的POE，應該明確以下幾個關鍵點：(1)項目人員和項目資金的分配與項目評估質量的關系。(2)具有出色的寫作、分析和制圖技能的項目實施者是POE成功的關鍵要素。(3)要有建筑聲學、光學、教育心理學以及建造領域的專家。(4)其他建筑使用者的廣泛意見。(5)建筑的使用者和管理者。(6)在評估現場的走過式體驗記錄，包括典型的現場觀察、測試、照相、錄象、問卷調查以及訪談。(7)確立時間框架以及必備工具。(8)各種必要的聽詢討論會。

　　分析對問卷的回答，并針對走過式評價中所突顯出的問題。訪談的方式是自由回答的，這樣適合于引出由廣播電視建筑使用者提出的有關問題的詳細信息。

　　3.2實施階段

　　文件和檔案的數據收集包括：(1)組織機構表。(2)為該建筑的初始策劃。(3)已建成建筑的平面圖。(4)建筑供配電系統的維護和修理記錄。(5)能源審計或從廣播電視建筑管理者那里得到的有關該建筑設施的采暖和制冷方面的情況。(6)研究者的其他評價材料。(7)該建筑供配電系統設施的安全記錄。

　　為了確保在現場收集數據的有效性和可靠性，首先在有關建筑的測量方面要進行核查;其次，要有直接的觀察，用照相法確定具體的空間關系。再有，錄音訪談內容要嚴格地遵從事先的組織計劃中預設的問題，并且保證對每一個訪談?wù)咛釂栱樞蚴且恢碌?同樣，調查問卷也以這種方法進行管理，即嚴格地遵從事先決定的樣本。

　　3.3實施階段

　　在對廣播電視建筑的評價性POE管理中，采用的數據分析方法是與時間、人力和資源相匹配的。在POE開始之前，評價者使用已有的規劃和設計的相關文獻，包括平面圖和設計說明書，并包括走過式的現場訪問以及得到回答的問題。將分析訪談記錄、討論會記錄以及評價者的直接觀察的數據與評價標準進行比較并根據基地現狀、建筑規模、和供配電系統進行分析。記錄訪談?wù)咚�提及特別問題的頻率。對建筑性能的技術、功能以及行為的性能進行評價，如供配電系統及領域性等的評價。

　　參考文獻

　　[1]Wolfgang F.E. Preiser，Jacqueline C.Vischer著，汪曉霞、楊小東譯，莊惟敏審校，建筑性能評價，北京：機械工業出版社，2008.

　　[2]郭永基. 電力系統可靠性分析[M]. 北京：清華大學出版社，2003.

　　[3]周念成，謝開貴，周家啟，等. 基于最短路的復雜配電網可靠性評估分塊算法[J]. 電力系統自動化，2005，29(22).
