摘要：主要闡述了3G與PHS融合的3種實現方式．各自的組網結構和業務實現過程．比較了3種融合實現方式的優缺點。
　　關鍵詞：3G，PHS，組網方式，業務實現，網絡融合
　　截至2009年3月份，我國PHS網絡仍然擁有近7000萬的用戶，網絡投資巨大，無線網絡覆蓋已達到了一定的水平；PHS網絡經過了多次網絡優化，網絡質量達到了一定的水平；經歷了多次大話務量的沖擊，網絡健壯性得到了考驗。隨著固定電話業務的萎縮，3G網絡的建設是固網通信運營商持續發展的關鍵。然而3G網絡的建設需要一定的時間，而且建成后還需要長時間的優化，可見在一定時期內，3G網絡的覆蓋不會超過PHS的覆蓋范圍。為了使3G網絡能夠更廣泛的覆蓋、發展業務和保證用戶的通信質量，可考慮采用現有的PHS網絡覆蓋補充3G新網絡的覆蓋。
　　1融合方式
　　3G與PHS的融合是采用PHS網絡的覆蓋補充3G新網絡的覆蓋，實現3G用戶不但在3G網絡覆蓋的區域能夠正常通信，而且在3G網絡覆蓋區域之外的PHS網絡覆蓋區域也能夠正常通信。3G與PHS融合方式一般有融合核心、增強SHLR和雙振鈴3種方式。這3種融合方式的前提是采用“雙模”手機終端。
　　1.1融合核心網方式(1)組網方式

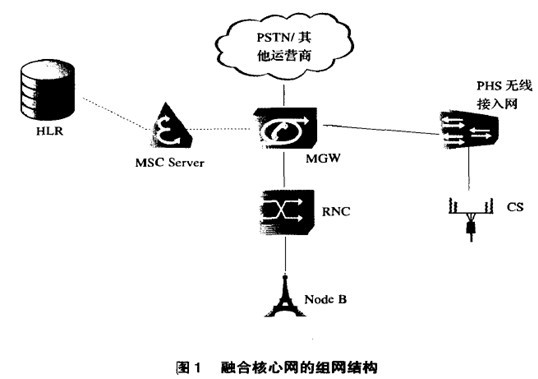

　　其主要思路是采用3G核心網絡管理和控制PHS無線網絡。即丟棄原來PHS網絡的核心部分，把PHS無線接入網絡直接接入到3G的MGW設備，通過3G網絡的MGW設備升級，適配PHS無線網絡接入。組網結構如圖l
　　所示。
　　
　　
　　圖l中，NodeB是3G網絡的基站設備；RNC是3G網絡的基站控制設備；MGW是3G網絡電路域核心交換部分的媒體網關；MSCServer是3G控制業務和信令的服務器；HLR是移動網絡中的歸屬位置寄存器；CS是PHS網絡的基站設備。
　　(2)業務融合能力
　　基于這種方式，在同一個核心網絡的管理下，3G網絡和PHS網絡可實現最大程度的融合。通過3G核心網絡可以尋呼PHS網絡的所有用戶，實現業務上的融合。例如，普通話務融合，不管手機終端在PHS覆
　　蓋范圍還是3G覆蓋范圍，都能夠正常作為主被叫；短消息業務融合，不管手機終端在PHS覆蓋范圍還是3G覆蓋范圍，都能正常發送短信和接收短信；數據業務融合，在3G覆蓋范圍，用戶采用3G數據方式進行數據業務通信，在PHS覆蓋范圍，用戶采用PHS數據方式進行數據業務通信。由于3G網絡實現了全網的漫游，借助3G核心網絡，PHS用戶的異地漫游也變得簡單可行。
　　(3)存在的問題
　　這種融合方式的實現難度較大。原因在于PHS網絡無線接入網與核心網的接口協議不是標準協議，各個PHS廠商設備采用的接口協議不同。例如，中興通訊PHS網絡的ANU與核心網對接是采用A協議，是中
　　興通訊設備的內部接口；UT公司PHS網絡的CSC與核心網絡對接是改良的Q．93l，也是UT公司設備的內部接口。3G核心網絡要與PHS無線接入網絡對接，需要改造且實現難度大。
　　1．2增強SHLR方式
　　1．2．1組網方式
　　其主要思路是3G和PHS網絡的基本架構不變，用增強SHLR管理3G網絡和PHS網絡的用戶信息。所謂增強SHLR，就是一個綜合性能的HLR，該HLR具備管理3G和PHS用戶信息的能力。采用增強SHLR方式時，網絡結

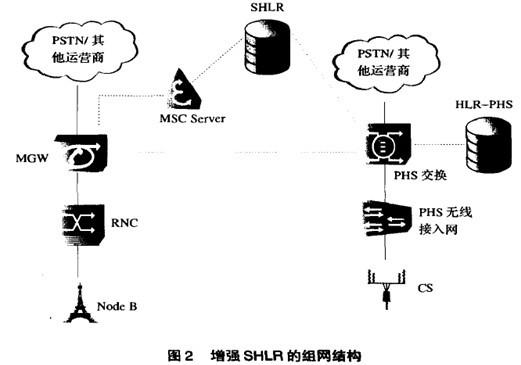

　　構需要稍加調整，但基本保持3G網絡和PHS網絡各自的組網結構；要求SHLR能夠?qū)崿F(xiàn)管理PHS用戶信息和支持PHS—MAP協議，PHS網絡把SHLR當作一個新的HLR。組網結構如圖2所示。
　　
　　1．2．2業務融合能力
　　在3G信號覆蓋不到的地方，用戶可以在PHS網絡下實現普通語音的主被叫、短信業務的主被叫以及PHS網絡所提供的數據業務等。當用戶作為主叫時，無論手機終端在任何一個網絡登記，其主叫的呼叫流程與普通用戶在各自網絡的呼叫一樣，不再贅述。下面具體說明用戶作為被叫和位置登記的過程。
　　(1) 位置登記過程

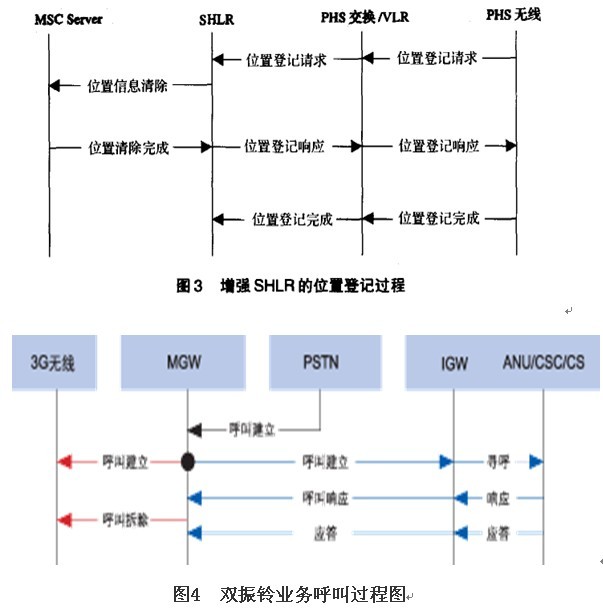

　　不管用戶在3G網絡還是PHS網絡，SHLR將詳細記錄其具體位置，以備順暢尋呼。當用戶從3G網絡到PHS網絡時，位置登記過程(省略了鑒權和其他過程)如圖3所示。用戶通過PHS無線網絡向核心網發起位置登記，然后PHS網絡向SHLR發起位置登記請求。SHLR接收到位置登記請求消息后，清除3G網絡MSCServer原來VLR中該用戶的位置信息，并修改SHLR的位置信息(登記為PHS網絡的位置信息)，完成PHS網絡的位置登記過程。
　　
　　
　　圖4雙振鈴業務呼叫過程圖
　　(2)被叫過程描述
　　當用戶登記在PHS網絡時，作為被叫的流程如圖4所示。3G網絡的MGW設備接收到外網呼入的—個呼叫時，MGW向SHLR查詢用戶信息，若位置信息登記在PHS網絡，則向PHS網絡建立呼叫。SHLR向PHS網絡獲得漫游號碼給MGW，MGW根據漫游號碼向PHS網絡建立呼叫；PHS網絡接收到漫游號碼呼叫號，向該用戶發起尋呼。短消息的接收同樣可以實現，首先在SHLR查詢用戶登記的網絡信息，然后向該網絡發送短消息，完成短消息的正常被叫接續。
　　1、3雙振鈴方式
　　(1)組網方式
　　“雙振鈴業務”就是網絡接收到一個呼叫請求后，觸發兩個呼叫，分
　　別呼叫不同的用戶號碼。“雙振鈴業務”在PHS系統已經成熟應用，通常用于PHS用戶和移動用戶雙振，以彌補PHS的覆蓋不足。采用雙振鈴方式時，3G與PHS各自獨立組網。3G網絡建設不需要考慮,PHS的現網情況，只要提供“雙振鈴業務”就能實現融合。
　　PHS網絡建設也不需要隨3G的組網方式而變動。網絡的改造成本比較低，不需要對網絡之間的通信協議和設備功能兼容進行改造處理。雙振鈴方式的組網結構如圖5所示。
　　(2)業務融合能力
　　采用雙振鈴方式可以實現普通語音業務、短信業務和普通數據業務的融合。當3G設備MGW接收到一個呼叫時發出兩個呼叫，一個呼叫在3G網絡中進行尋呼接續，另外一個呼叫在PHS網絡中進行尋呼接續。只要有一個網絡完成尋呼和呼叫接續，即可建立通話。當完成一個呼叫建立后，拆除另外一個呼叫。普通語音業務的流程如圖6所示，
　　此時用戶在PHS網絡，MGW(黑點標志)發起雙振鈴，紅色流程表示到3G網絡的尋呼無效。短消息的發送過程也是采用“雙振鈴”方式。當短消息中心收到一個需要發送給3G和PHS融合用戶時，產生兩條短信消息，分別發送到3G網絡和PHS網絡。只要有一個網絡返回發送成功的消息，短消息中心則認為該短消息發送成功，不再重發該短消息。
　　(3)存在的問題
　　由于雙振鈴方式對每次被叫都產生兩個呼叫，即分別呼叫3G與PHS網絡。因而會對系統的負荷帶來一定的影響。為了減少多余無用的呼叫，可以在手機終端增加一個功能。當手機終端從一個網絡登記到另外一個網絡時，手機終端首先向原來的網絡發送一個消息(關機或其他)，通知原網絡該用戶不在此網絡，雙振鈴發生后呼叫建立只需要在一個網絡尋呼，減少了網絡資源的浪費。
　　2融合方式評估
　　2、1實現難度評估
　　融合核心網方式：PHS無線接入網絡的接口協議沒有統一的標準，網絡之間對接困難且兼容性差。另外，融合核心網絡涉及所有無線網絡的割接，工程量大。目前PHS網絡的歷史使命逐漸完成，工信部已要求PHS三年內退網，若采用融合核心網絡方式實現3G和PHS的融合將更加困難。
　　增強SHLR方式：3G與PHS相對獨立組網，共用HLR，其實現比融合核心網方式簡單。增強SHLR需要管理PHS和3G的用戶信息，它必須具備與PHS核心交換網絡通信的PHS—MAP協議，該協議已有相關標準。
　　雙振鈴方式：實現3G與PHS融合最簡單。3G與PHS各自組網，不需要改造現有的PHS網絡，3G網絡的建設也不受PHS網絡現狀的制約。
　　2．2業務開展評估
　　融合核心網方式：該方式可以滿足普通話務、短消息業務、普通數據業務的互相融合，而且3G的新業務和增值業務也可以通過PHS網絡
　　承載，實現融合。融合核心網方式也為異地PHS網絡補充3G網絡提供了有利條件，因?yàn)镻HS用戶的漫游已經不成問題，通話過程的網絡間切換基本上也能實現。
　　增強SHLR方式：兩個網絡用戶采用同一個HLR管理，可以滿足普通話務、短消息業務以及普通數據業務的互相融合。
　　雙振鈴方式：該方式可以滿足普通話務、短消息業務、普通數據業
　　務的互相融合。用戶位于PHS網絡時，使用PHS網絡的相關業務功能；
　　用戶位于3G網絡時，使用3G網絡的相關業務。
　　2．3附帶影響評估
　　融合核心網方式：存在接口標準和兼容的問題，改造過程中不可預知的問題比較多。由于所有無線PHS網絡設備需要割接，增加了3G核心網絡負荷，增大資本投入。原有的PHS核心網設備將成為不可利用的廢品，造成較大程度的浪費。
　　增強SHLR方式：SHLR需要向不同的PHS核心網絡建立信令路由管理PHS用戶，從而使3G網絡結構變得復雜，可能的故障點增加。由于需要管理PHS網絡的用戶信息，SHLR的每一個用戶數據的字段長度將會增加，加大了SHLR數據庫的容量負荷。
　　雙振鈴方式：產生兩個呼叫，一個發向PHS網絡，另外一個發向3G網絡。每一次被叫都至少有一個無效呼叫，無形中增大了系統的呼叫
　　處理壓力。
　　2．4綜合評價
　　融合核心網方式的實現難度最大，設備改造和設備割接工程龐大。在PHS網絡不再投入資金以及PHS網絡設備日趨老化的條件下，改造整個PHS無線接入網絡的可行性很小。增強SHLR方式和雙振鈴方式能實現基本業務的融合，包括短信、語音和數據業務。增強SHLR方式需要對3G網絡的部分設備進行改造和升級，需要投入一部分網絡改造成本。而雙振鈴方式可以保持現有的PHS網絡結構，不需要進行網絡改造，但是雙振鈴業務會產生一個無效呼叫，從而增加系統負荷。
　　因此，綜合評估各種3G與PHS融合方式，融合核心網方式可行性較差，不建議采用。當網絡資源比較空閑時，可以采用雙振鈴方式；當網
　　絡資源比較緊張、話務負荷較高時，可以采用增強SHLR方式。
　　3終端要求
　　3G與PHS融合需要采用“雙模”手機終端。當PHS網絡支持異地漫游
　　時，PHS模式下的手機終端還需要配置多套網絡參數。PHS手機終端與基站建立通信的前提是這些參數相同，否則手機終端無法與網絡建立通信。目前國內PHS網絡的無線參數還不一致，這些參數包括無線控制載頻、國家代碼、運營商代碼等。手機終端還需實現一個功能，即向另外一個網絡登記之前需要報告原來的網絡。若手機終端實現了此功能，那么在雙振鈴方式下，可以減少無效呼叫的發生(由于原來的
　　核心網絡已經獲知用戶不在該網絡，就不會在該網絡建立尋呼呼叫，只要產生一個呼叫到用戶所在的目標網絡即可）。
