摘要：結合現行市場各種工程量算量軟件的不足，利用CAD平臺，針對性的解決了裝飾工程中工程量不準和難對數的難題，以某大型住宅小區已結算工程為例，結合實際CAD技巧，簡單快捷地加以應用。
　　關鍵詞：工程量計量軟件狀況；CAD軟件；內裝飾；外裝飾。
　　
　　
　　一、現行市場上各種工程量計算軟件的狀況
　　隨著我國改革開放的深入，社會主義市場經濟不斷發育成熟，建筑工程造價管理體制也正由傳統計劃經濟模式下的定額管理轉向市場經濟體制下的造價管理。借鑒發達國家成功的造價管理經驗，工程量計算規則由政府統一制定，產品價格由市場確定，因此如何解決預結算工作中占70%工作量的工程量計算，成為建筑工程造價管理中的一個焦點問題。為了解決繁瑣的工程量計算問題，人們開發了各種各樣的工程量計算軟件。迄今為止，已先后有三代計量軟件問世。目前國內流行的算量軟件則只分為二類:A、自己獨立開發的平臺：神機妙算算量軟件；廣聯達算量軟件；海文算量軟件；必佳算量軟件；PKPM算量軟件等.這一類的軟件又名：二維圖形法算量軟件；B、基于AutoCAD設計平臺的算量軟件：清華斯維爾算量軟件；魯班算量軟件等。這一類的軟件又名：三維可視化算量軟件。
　　二、結合各種軟件算量的優勢，利用CAD平臺，快速便捷地彌補軟件的缺陷。
　　從軟件的發展趨勢來看，它是由獨立開發的平臺向AutoCAD設計平臺過度，由二維圖形法算量軟件向三維可視化算量軟件過渡。它們對于大量的主體工程的計算可以說相對已經完善，對于裝飾工程、園建、市政、安裝工程以及零星工程等。還很少有軟件能達到應用自如，并且很難靈活系統地完成對數工作。還需要繼續完善。
　　CAD即計算機輔助設計與制圖。我國主要使用的CAD軟件是美國AUTODESK公司開發的AUTODESK軟件,它是一個功能強大、易學易用、具有開放型結構的軟件，不僅便于用戶使用,而且系統本身可不斷地擴充和完善,它被廣泛地應用于微機及工作站上。我們工程量計量的清華斯維爾算量軟件；魯班算量軟件等也是看好了這個強大的平臺。
　　無論以往的手工計算，還是EXCELL計算，甚至軟件計算，由于大家的計算思路不同，對繁雜的裝飾工程量的計算往往相差比較大，而且對數也很難統一口徑。特別是軟件，更是無法系統直觀地對數。那么在以往的對數過程中，自己利用CAD，結合EXCELL表格，只需要兩個表格，就可以把所有裝飾工程計算完畢。而且對數時，只需將畫好的CAD圖展示給對方看，將會是一目了然，沒有任何爭議發生。起到事半功倍的效果。
　　三、應用技巧
　　我們以星河綠洲E幢的裝飾工程為例。分內裝飾和外墻裝飾兩大塊進行應用。
　�。ㄒ唬� 內裝飾部分，我們以3層E1幢02房為例。

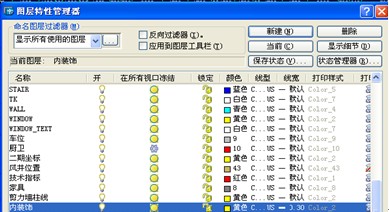

　　1、打開3層建筑平面CAD電子文件，在“圖層特性管理器”里建立一個新的樓層，以“內裝飾”為名。選擇合適的顏色和線寬。最好顏色為圖紙中少用的顏色，線寬選擇加粗(一般選擇0.3毫米以上)。如下圖
　　

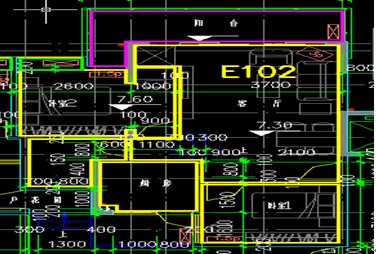

　　2、在“內裝飾”圖層，利用“多線段”對E102房，每間房間以及陽臺，依照我們內裝飾工程量的計算規則，畫出封閉線段。如下圖。
　　
　　3、打開工具欄的“特性”菜單，或按快捷鍵（Ctrl+1），點中各個房間的多線段，并記錄下各個房間的面積和長度，如E102房，客廳面積：27.99，長度：26。分別記錄下來，記住，以“內裝飾“為名另存此CAD電子圖，作為日后對數的直觀依據。如下圖：
　　

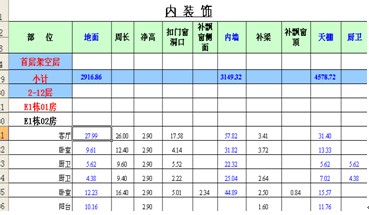

　　4、把記錄下的數據輸入到設置好的EXCELL表格中，，考慮門窗洞口的扣除和獨立梁的補梁側面積，只需要輸入地面和周長兩欄的內容，該表格便會自動計算出地面、內墻、和天棚的裝飾工程量。
　　
　　以此類推，根據內裝飾分類的不同，分別計算完各層住戶套間的內裝飾外，再計算大堂、樓梯間和露臺部分的裝飾量。整個完整的內裝飾工程就計算完畢，一個表格，一張留有記錄的CAD電子表格，簡單清晰，對數時，只需要打開電子圖，所有記錄都一覽無余。非常方便對數。準確性也很高。
　�。ǘ�）外裝飾部分
　　1、打開建筑平面CAD電子圖，同樣的道理，建立一個新的圖層“外墻裝飾”圖層，利用“多線段”分別畫各層的外墻外邊線。如下圖：
　　
　　2、利用“特性”功能，獲得面積和長度數據，該面積對于建筑面積的計算可以加以利用，周長值填入我們設置好的表格，整個外墻大面積已經計算出來了，再分別考慮，門窗洞口的補扣以及零星工程，同樣一個CAD電子圖，一張EXCELL表格，計算完外墻裝飾工程，簡捷明了。減輕了雙方對數的磨合，一步到位。而且準確率也相當的高。如下圖：
　　
　　四、結語
　　本人通過多年的工作實踐，對各種工程算量軟件也多有熟悉（比如廣聯達軟件已經達到資深A級水平），但是在使用中，對于裝飾部分和零星部分，也不如上述方法方便和實用。通過在各大房地產集團工作的工作經歷，利用此方法和多個大型施工單位有經驗的預算人員對數，都起到了很好地效果。并且被本部門預算員普及使用，也被施工單位所效仿。在園建工程中，比如花都雅居樂C地塊，占地面積有27萬平方米，分別由四個大的施工單位分包的園建工程，本人利用CAD，一天一晚的工作量，確定了整個小區的四個分包單位的合同量，每份合同分不同材質，內容達幾十項，圖紙繁雜，內容繁多。通過CAD的靈活使用，分別和各大施工單位對數后，也得到了施工單位的認可和信服。
　　CAD在我們工程量計算中的應用實例真的是數不勝數。只要你掌握了這些基本的技巧，它會是一個非常好的合作伙伴，它會給我們的工作帶來無限生機。
　　展望未來,計算機技術的發展是無止境的,我們每一位工程技術人員都將以此先進的技術為手段,在各自崗位上發揮最佳能力,并以熱忱的服務、高超的技能、敬業的精神,為工程造價行業做出我們應有地貢獻。
　　
　　
　　參考文獻
　　1、 錢若軍，劉惠義，王人鵬主編的，《建筑工程CAD》。同濟大學出版社；
　　2、 最新裝飾裝修工程工程量清單計價規范GB50500－2008及項目計算
　　3、 住宅裝飾裝修工程施工規范GB50327-2001
　　
