摘要：文章軟件開發論文提出了一種基于uVisionKEIL的AGSI接口，利用VC++編寫動態鏈接庫，模擬單片機外圍設備，以實現單片機虛擬實驗室的建設方案，從而實驗、實訓課題在虛擬平臺中實現，有效解決了資金和設備維護問題，并增強了學生自主學習單片機的便利性和時效性。
　　關鍵詞：AGSI；仿真實驗室；單片機；動態鏈接庫
　　1.論文引言
　　目前，單片機因其功能強且可自定義，價格低，可靠性高，抗干擾能力強，使用方便靈活，通用性強，在工控、智能儀表、通信系統、信號處理、智能家電等領域都得到了廣泛的應用，學習者逐年增加。作者利用計算機軟件的仿真技術，在KEIL的AGSI接口基礎上，開發DLL庫，構建單片機虛擬實驗室，針對高職院校單片機教學，成功的解決了資金的限制，單片機設備更新快，學生自主學習時硬件缺乏等許多實際的問題和困難。
　　2.解決方案
　　為了解決傳統單片機實驗室存在的問題，并為學生自主學習提供更大的便利。基于AGSI接口利用VC++自行開發動態鏈接庫，采用純軟件的方法仿真按鈕、LED、數碼管、LCD、信號發生器以及其他自定義外設，無縫鏈接至uVision，實現方便的外設軟件仿真和直觀的界面問題。
　　2.1仿真庫的開發。下面將以學生學習時常用的跑馬燈實訓題目為例，開發直觀的虛擬外設，介紹如何利用AGSI接口開發動態鏈接庫。
　　（1）啟動MSVisualC++，利用MFCAppWizard（dll）新建Experiment工程。注意使用MFC的靜態鏈接，否則無法正常工作。
　　（2）在Experiment工程中添加頭文件AGSI.h，增加AGSI的接口函數原型，在Experiment.h中添加SFR（特殊功能寄存器）、VTR（虛擬寄存器）的定義和接口函數原型。
　　（3）在Experiment.cpp文件中添加外設初始化代碼，包括AGSI的建立（GetFunctionPointers），外設菜單入口及其對應對話框的聲明（DefineAllMenuEntries），和SFR（DefineAllSFR），VTR（DefineAllVTREG），監視器（DefineAllWatches）和中斷（DefineAllInterrupts）的聲明。編寫外設復位代碼（ResetPripheral），上述的所有函數都通過AgsiEntry（）函數調用，該函數需要在DLL中導出，定義如下：extern"C"DWORDAGSIEXPORTAgsiEntry(DWORD,void*)。
　　（4）在工程中添加一個非模態對話框，在對話框定義時產生的源文件中添加PeriDisp、PeriUpdate、PeriKill三個函數，分別用來顯示對話框，更新顯示內容和關閉對話框。同時添加兩個宏用于菜單定義AGSIMENU和對話框?qū)傩远�義AGSIDLGD。
　　（5）在對話框類中添加Update()函數，用于更新顯示，該函數在外設狀態改變時被自動調用便于及時反映外設狀態。
　　（6）在Update()函數，編寫人機界面，利用Agsi.ReadSFR()函數讀取P1口的狀態，繪制8個LED燈，用于仿真P1口狀態。
　　（7）添加4個按鈕，用于仿真P3.4~P3.7四個管腳的按鍵動作。編寫按鈕的處理函數如下：利用Agsi.WriteSFR(P3,0x00,0x10)對P3.4口進行清“0”操作，然后調用AGSI的CreateTimer函數將回調函數BtnP34與時間進行關聯 Timer4=Agsi.CreateTimer(BtnP34)，最后利用SetTimer函數定時100ms，Agsi.SetTimer(Timer4,1000)，這樣回調函數BtnP34將在1S以后被調用，在BtnP34函數中調用WriterSFR對P3.4口進行置“1”操作，模擬按鍵P3.4的動作。其他P3.5等三個管腳的動作仿照P3.4管腳實現，P3.4按鍵動作時序與VC++程序間關系如圖1所示。
　　（8）編譯鏈接生成動態鏈接庫Experiment.dll。

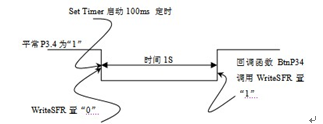

　　圖1P3.4仿真按鍵時序的實現方法
　　2.2仿真庫的使用
　　（1）將編譯生成的Experiment.dll文件拷貝到KEIL程序所在的目錄C51BIN文件夾中。
　　（2）在uVision3的OptionsforTarget的Debug選項頁中，選擇UseSimulator，在DialogDLL一欄的Parameter項中寫入-dExperimen，為后續進行仿真單片機程序做準備。
　　（3）編寫一個跑馬燈的單片機測試程序，P1.0~P1.7所接8個LED燈，循環點亮，間隔周期為1S，按鍵P3.4控制跑馬燈的啟停。編譯通過后，啟動DebugSession后，IDE將自動裝載8051的仿真動態鏈接庫S8051.DLL和我們所設計的仿真動態鏈接庫Experiment.DLL。在Peripherals的下拉菜單中可以看到“單片機虛擬實驗平臺1.0”，點擊后可進入實驗平臺的選擇界面，點擊“實驗1”按鈕可進入圖2所示跑馬燈仿真界面。
　　（4）開始仿真時，點擊P3.4按鍵后，8個LED燈以1S為周期循環左移點亮，再次點擊P3.4按鍵后，LED燈停止循環，停留在當前狀態。圖3為LED的仿真界面。
　　上述通過動態鏈接庫的編寫，實現了簡單跑馬燈電路的仿真工作，為高職學生學習單片機提供了直觀形象的仿真界面，并為自主學習單片機，調試程序工作時提供了很大的便利。
　　3.論文結論
　　本文介紹的利用AGSI接口編寫動態鏈接庫，仿真單片機外圍設備的方法，其設計思想具有一定的普遍性，不光可以仿真51系列單片機的內部資源，也可以仿真其外設設備，而且也可以仿真其他KEIL軟件支持的單片機。
　　論文參考文獻
　　[1]鮑小南.單片微型計算機原理及應用.浙江大學出版社，2007
