摘要:文章根據實際工作經驗，對暖通空調設計方案應注意的一些問題進行論述。
　　關鍵詞:暖通設計；系統設計；空調
　　0概況
　　市某商業大樓,建筑面積為45598m2,地上二十七層,地下二層。其中地下二層為車庫及設備用房，地下一層至八層為商業、局部設置餐飲，九層以上為辦公。
　　地下二層建筑面積3642平米，車庫面積2210平米，設置通風及排煙系統。
　　商場建筑面積23088平米，設置集中空調系統。
　　塔樓內走道設置排煙系統。
　　防煙樓梯間及合用前室設置正壓送風系統。
　　1 空調主機系統設備的選型：
　　1．1空調主機選型：
　　大樓位于貴州省貴陽市，按GB50189-2005《公共建筑節能設計標準》第4.2.1條，屬夏熱冬冷地區。當?shù)乜照{(diào)能源一般采用燃?xì)饣螂娔堋１敬髽强照{(diào)面積19522平米，逐時計算夏季冷負荷為3664kW，冬季計算熱負荷為1803kW。由于大樓位于寸土寸金的市中心商業區，且考慮到商業建筑冬季負荷較小，故設計采用風冷熱泵作為空調主機，設置于裙房屋面，主機選型參數如下：
　　夏季冷量：1240kW（按室外空氣35℃，出水溫度7℃）
　　冬季熱量：924kW（按室外空氣-5℃，出水溫度50℃）
　　主機臺數：3臺
　　1．2 空調水系統：
　　按照與風冷熱泵機組一對一的原則設置冷溫水循環泵，水泵參數如下：
　　流量：240m3/h，揚程：28mH2O，功率：30kW
　　
　　2氣流組織及空調風系統設計：
　　2．1氣流組織形式
　　氣流組織是室內空調的一個重要環節,它直接影響著空調系統的使用效果,只有合理的氣流組織才能充分發揮送風的冷卻或加熱作用,均勻地消除室內熱量。該工程采用散流器平送的氣流組織方式。散流器平送的工作區總是處于回流,送風射流的射程和回流的流程都比較短。空氣由散流器送出時,通常沿著頂棚和墻形成貼附射流,射流擴展較好,區域溫差一般能夠滿足要求。
　　2．2空調通風系統
　　由于商場裝修通常會對外窗形成遮擋，所以在設計空調風系統時，同時應兼顧過度季節通風及消防排煙系統。
　　下面以負一層一空調分區為例，闡述本工程空調風系統設計方式：
　　本區域空調面積1090平米，計算冷負荷164.51kW，計算空調送風量32187m3/h；過度季節通風風量22000m3/h，排風量18000m3/h；消防排煙量30840m3/h。設備選型參數如下：
　　1、柜式空調機組1臺，風量33000m3/h，冷量199.0kW，全壓520Pa，功率15.0kW；
　　2、混流風機（過度季節送風）：風量22538m3/h，全壓378Pa，功率4.0kW；
　　3、雙速消防高溫排煙風機（過度季節排風及火災時排煙）：
　　低速檔：風量20800m3/h，全壓263Pa，功率6.5kW
　　高速檔：風量31421m3/h，全壓600Pa，功率8.0kW

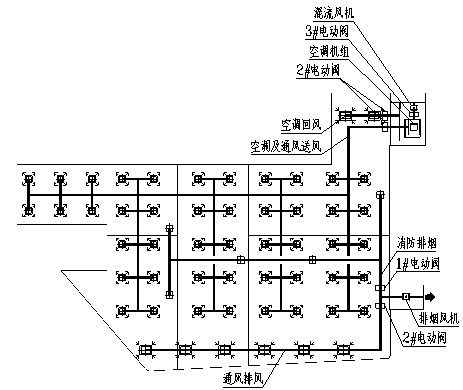

　　4、系統設置方式如下圖：
　　
　　5、系統控制方式如下：
　　1）、室外氣溫較高或較低，且商場營業時，運行空調機組，混流風機關閉，消防高溫排煙風機關閉；
　　2）、過度季節（或雖不在過度季節，但室外氣溫近似于過度季節），且商場營業時，開啟混流風機進風，同時開啟消防高溫排煙風機低速檔排風，關閉空調機組；
　　3）、商場非營業時間，空調機組、混流風機、消防高溫排煙風機均關閉；
　　4）、商場發生火災時，空調機組關閉，啟動雙速消防高溫排煙風機高速，同時開啟混流風機補風。
　　5）、閥門控制方式：
　　1#電動閥：平時常閉，火災時開啟；
　　2#電動閥：平時常開，火災時關閉；
　　3#電動閥：空調運行時關閉，通風運行時開啟，消防排煙時開啟。
　　
　　3通風、防火排煙系統
　　3．1根據各部分使用功能分別設置送、排風系統。包括車庫、變配電室、柴
　　油發電機房、水泵房送排風等；衛生間設置排風系統；
　　1、車庫層高4.8m，為立體車庫。平時通風按3m層高6次/h換氣次數計算風量，排煙按實際層高6次/h換氣次數計算排煙量，風機選用雙速消防高溫排煙風機，平時根據車輛出入頻率間歇運行低速，車庫火災時啟動高速；同時設置一臺混流風機補風，送風量按排風量的50%計算確定。
　　2、變配電房、柴油發電機房、泵房由于運行時間與車庫不同，故采用獨立的送排風系統。發電機房平時通風按5次/h換氣計算風量，以保持機房?jī)?nèi)相對濕度不過大，避免設備銹蝕，除此還應考慮發電機啟動時的冷卻風量，故發電機房設置獨立的送風井及排風井以滿足發電機開啟時的通風要求。
　　3、衛生間采用排風扇通過管道直接排向室外的方式。
　　3．2本工程防煙樓梯間及合用前室設置正壓送風系統；商場中庭設置排煙系統；辦公部分內走道設置排煙系統；
　　1、剪刀樓梯分別設置加壓送風系統，合用前室及防煙前室設置加壓送風系統。加壓送風量按流速法、壓差法及查表法計算后，按最大值×1.1選型風機，風機均設置于塔樓屋面，平時常閉，大樓火災時開啟。
　　2、商場中庭及塔樓內走道設置機械排煙系統，排煙風機入口均設置280℃防火閥，防火閥平時常閉，系統負擔的區域火災時開啟，聯鎖開啟相應排煙風機。
　　
　　4結束語
　　暖通空調系統的容量通常是按全年最不利的氣象條件計算確定的，而實際使用過程中，多數時候系統并非滿負荷運行，因此空調系統應具備良好的調節性能，以適應全年負荷變化。設計在主機選型時應綜合考慮各種主機的優缺點、負荷參數的特征及調節性能，選擇適合的主機類型及臺數。此外，由于商場人員較多，在設計風系統時，還應考慮過度季節能直接使用室外空氣進行通風換氣，達到節能運行的目的。
