[摘要]本文闡述了縣級電網調度自動化系統及信息管理系統,指出了目前縣級電網調度自動化系統管理存在的問題,并提出了相應的改進措施。
　　[關鍵詞]電網調度;自動化系統;管理模式
　　縣級電網調度自動化系統是指利用現代電子技術、通信技術、計算機及網絡技術與電力設備相結合,將電網在正常及事故情況下的監測、保護、控制、計量和供電部門的工作管理有機地融合在一起,改進了供電質量,加強了企業管理的有效性。隨著我國農村電網的改造建設,無人值班變電站的投運越來越多,電網運行方式日漸復雜,縣級電網調度自動化系統作為確保電網安全、優質、經濟運行和提高調度運行管理水平的重要手段,日益顯示出其重要性。為使調度自動化系統穩定可靠地運行,必須認真做好對縣級調度自動化系統的維護管理工作,使其在電網經濟調度及安全運行等方面發揮重要作用。
　　1 縣級電網調度自動化系統與信息管理系統

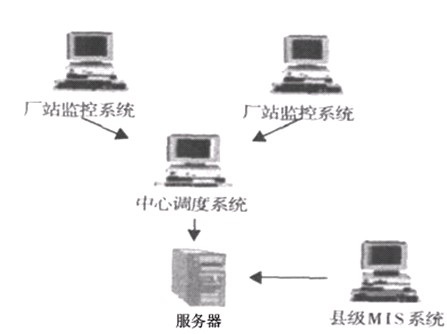

　　縣級電網調度自動化系統是配電綜合自動化的核心。一個完善的、實用化的縣級電網調度自動化系統應該能夠保證縣級電網安全、可靠、經濟運行和主要生產過程自動化。縣級電網調度自動化系統橫向擴展可以形成配電管理中心,縱向擴展可以形成配電網自動化系統。根據縣級電網管理的特點,組建的調度自動化系統其無線設計主要為三級分布式,監控與管理機構;各個廠端將監控數據發送到調度中心的調度系統;調度系統與信息管理系統通過服務器交換數據。如圖1所示。
　　
　　                                                                            圖1縣級電網調度自動化系統結構圖
　　1. 1縣級電網調度自動化系統主要構成
　　縣級電網調度自動化系統主要為:遠動系統調整,其主要由生產管理級和運行管理級構成。采用系統為網絡分布式電網調度系統。該系統主要構成有：(1)數據服務器;（2）網絡服務器3)SCADA體系;4)前置工作站;(5)遠動工作站;(6)報表工作站;(7)調度工作站;(8)PASS工作站;(9)維護工作站等構成。
　　1.2縣級電力管理信息系統

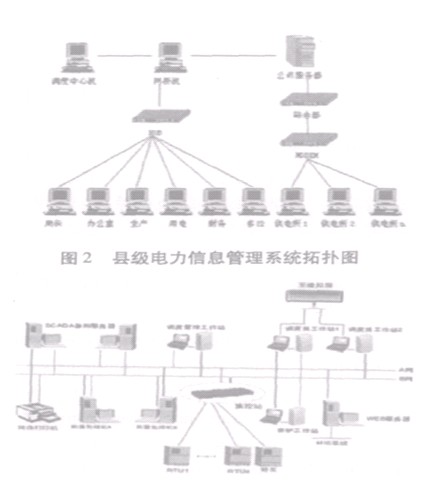

　　隨著電力系統的發展,進行科學管理所需信息增多。對于縣級電力系統,主要有辦公數據和事故記錄數據及生產運行數據這三類信息構成;信息管理系統可采用如下拓撲結構(見圖2),整個縣級電網調度自動化系統及信息管理系統體系結構（見圖3）。在電力公司內部設置一個文件服務器,內部存儲各個科室的信息以及各種數據,調度數據則通過網橋機傳送到服務器中,網橋機同時還負責事故的分合報警。
　　
　　                                                                     圖3整個縣級電網調度自動化系統及
　　信息管理系統體系結構圖
　　1. 3縣級電網調度自動化系統及信息管理系統的開發平臺構成
　　主機及服務器的處理器為奔騰4,2.0GHZ,內存1G及以上的高檔機;工作站為處理器是奔騰4,1.2-1.4GHZ,內存為512M及以上的微機;調度中心配置為原裝機;其支持軟件,網絡操作系統可選用WindowsNT5.0及Windows2000等操作系統;工作操作系統為WIN98及WINME;數據庫軟件:VisulsFoxpro6.0,描述語言為:Bor-landC++,VisulsBasic6.0;工控計算機主處理器為804865X40,協處理器為Intel80387SF,BIOS裝于單片機27512EPROM中的AMIBIOS上。
　　隨著計算機在電力系統中的廣泛應用以及應用網絡技術、數據庫技術和多媒體技術的發展,對縣級電網調度系統及信息管理系統進行改造和建設,以實現電網調度的直觀化、形象化和自動化;對電力信息實施有效管理,提供一個新的解決方案。可以減少電力作業現場錯誤操作事故,精減縣級供電企業人員,提高縣級供電企業勞動生產率;也能為縣級供電企業爭創全國一流縣級供電企業奠定良好的基礎,使我國農電事業達到一個新的發展水平。
　　2縣級電網調度自動化系統的現狀及存在的問題
　　各縣級電力企業雖然電網調度自動化系統已初步建立并運行,但由于缺乏相應的專業技術人員,運行維護跟不上,系統運行的安全性和穩定性不能保證,大大影響了系統的效率,影響系統功能的發揮;調度自動化系統投入運行以后,由于缺乏運行和管理經驗,沒有及時制定各種管理制度,系統的運行維護工作無制度可依;普遍存在重使用、輕管理現象。不重視專業技術人員的配置和學習培訓,出現問題后過分依賴廠家,影響系統的連續、安全、穩定運行。因此,為加快農村信息化和電氣化建設,促進農村經濟發展,提高供電質量和農村電網的現代化管理水平,完善縣級電網調度自動化系統管理模式、提高縣級電網調度自動化系統管理水平勢在必行。
　　3完善縣級電網調度自動化系統管理措施
　　3.1做好基礎管理工作
　　3.1.1技術資料
　　建立完整的技術檔案。內容包括:設備的技術說明書、使用說明書、合格證、出廠試驗報告、主站系統使用說明書、自動化系統網絡結構圖、廠站施工接線圖、投運試驗報告及驗收報告、設備臺帳、自動化設備現場運行規程、試驗規程、自動化設備運行管理規程等。
　　建立運行日志及調度自動化停運記錄。對每日調度自動化系統主、廠站設備的運行情況詳細記錄,包括遠動設備運行中斷時間及原因、誤碼率、事故時遙信誤動次數、遙控誤動、拒動次數等。根據每日記錄統計出事故時遙信動作正確率、遙控動作正確率、遠動系統運行可靠率、調度自動化系統運行可靠率、日報表合格率等運行指標,生成調度自動化月報表。
　　3.1.2管理制度
　　縣調應加強調度自動化的管理,根據上級調度自動化規劃及部頒《縣級電網電力調度自動化規范》等有關規定的原則和要求,編制縣調自動化規劃,并按實際系統的發展,每年滾動修改一次。加強縣調自動化管理,制定電網調度自動化系統管理規程,并要求自動化相關工作人員熟悉本規程。
　　建立運行值班制度,要求自動化專業人員以高度的責任心全面掌握系統運行情況,及時發現和排除系統故障,確保系統正常運行。
　　建立機房和設備管理制度,對調度自動化系統各工作站和遠動裝置電源,應實行專人管理專人維護。
　　縣調交換網、通信電路以及遠動通道的運行維護管理,嚴格遵照相關的電力系統運行管理實施細則執行。
　　3.1.3運行維護
　　做好自動化系統主站及廠站遠動裝置的運行維護工作,內容主要包括:主站、廠站系統及計算機的運行維護;發、收兩端定期校核遙測精度和遙信正確率,如遙信誤動或拒動,遙測誤差值大于規定值,應查明原因并及時處理;電源系統工作情況以及后備電源切換情況。做好通信電路的日常運行維護、通信設備及其電路的故障處理和調測工作,保證通信暢通。加強設備運行情況的監視,并定期檢測,做好設備運行記錄,提高設備運行質量,確保通信、遠動系統正常工作。
　　調度自動化系統是一個綜合系統,維護人員要準確及時地處理問題,就要對自動化系統的每一個組成部分,每一個子系統都有清晰的了解,了解它們的原理和聯系,了解每一部分發生故障后給整個系統帶來的后果,利用系統工程的相關性和綜合性原理分析判斷自動化系統的故障。系統的綜合分析是排除故障的基礎和保障。
　　3.2提高人員素質
　　調度自動化系統是一項涉及多種專業技術的復雜系統工程,而且是高技術設備的組合。涉及到一、二次回路、計算機技術、通信技術等專業知識,各縣級公司應根據電網調度自動化系統的建設及時配置專業技術人員(有較高業務能力和專業技術水平的自動化人員),全過程跟蹤、熟悉、學習和掌握系統有關的知識、技術,并定期對專業技術人員進行必要的專業知識培訓,便于系統的運行和維護工作。
　　要用好調度自動化系統,使其發揮應有的作用,設備是基礎,管理是保證,人才是關鍵。就縣調自動化系統來說,應在以后的工作中逐漸培養一批既懂電網運行技術又懂自動化和通信知識的全面人才,以保證縣級調度自動化應用水平的不斷提高。
　　3.3統一管理
　　縣級電網調度自動化系統位于調度自動化的最底層,是其它各級調度系統的基礎信息來源,擔當著尤為重要的環節。目前,各縣級供電企業對調度自動化系統的建設,基本上是自己制定計劃和方案、自己選擇和訂購設備、自己運行和管理,已經建設和投入運行的電網調度自動化系統種類較多,建設的過程和應用的水平參差不齊,不利于整體縣級電網調度自動化系統的建設和發展。各區域或省電網公司應建立一個專門的管理機構,專門管理各管轄范圍內的各縣(區)供電公司的調度自動化系統的建設和應用,統一招標、統一類型,具體指導各縣(區)供電公司的調度自動化系統的建設和應用,對專業技術人員統一定期進行培訓,便于運行和維護技術的交流和探討,便于各縣(區)供電公司的調度自動化系統統一建設、發展和應用。
　　縣級調度自動化系統是一項較為復雜的、長期的系統工程,應在上級單位的統一管理和領導下有計劃、有步驟地實施,真正發揮系統的重要作用,使其適應將來電網發展形勢的需要,又能滿足電網系統的科學管理發展的要求。
　　參考文獻:
　　[1]周杰娜.現代電力系統調度自動化[M].重慶:重慶大學出版社,2002.
　　[2]劉鍵,等.配電自動化系統[M].北京:中國水利水電出版社,2004.
