摘要：新變電站的建設中，施工的過程中搭建臨時電源是必須的，但臨時電源在施工現場往往不能引起人們的足夠重視，經常會出現一些問題，比如合不上閘，頻繁跳閘以及人員觸電等。本文從安全的角度出發，研究臨時電源的特點及其在新建變電站施工過程中的應用。
　　關鍵詞：變電站，臨時電源
　　前言
　　在整個變電站施工過程中對電力的依賴越來越突出，用電量也越來越大。臨時用電具有臨時性、移動性和復雜性等特點，稍不注意就會發生安全事故。因此，搞好施工現場安全用電是一項十分重要的工作，這里包括諸多方面，而臨時性電源的接地方式選擇對整個臨時用電系統的安全性起著至關重要的作用。根據本人的實際經驗和實際施工中出現的問題，本文著重從安全角度來考慮，淺談一下對幾種接地系統的認識，以及施工現場臨時用電接地方式的選擇和一些具體做法。
　　l新建變電站施工現場的特點
　　(1)施上現場所設的施工臨時電源帶有臨時性和露天性。
　　(2)工作條件受地理位置和氣候條件制約多，可謂千差萬別。
　　(3)旋工現場的環境惡劣，生產周期長。
　　(4)施工現場一般都是多工種交叉作業的場所，非電氣專業人員使用電氣設備相當普遍，而這些人員的安全用電知識和操作技能又相對偏低。
　　(5)電氣裝置、配電線路、用電設備等易受風沙、雨雪、雷電、水濺和腐蝕介質的侵害，極易發生意外機械損傷、絕緣損壞并導致漏電。
　　2低壓配電系統中的接地類型
　　(1)工作接地：根據電力系統運行需要而進行的接地，稱為工作接地，如變壓器中性點接地。
　　(2)保護接地：為保障人身安全、防止間接觸電，將設備的外露可導電部分進行接地，稱為保護接地。保護接地的形式有兩種：一種是設備的外露可導電部分經各自的接地保護線分別直接接地；另一種是設備的外露可導電部分經公共的保護線接地。
　　(3)重復接地：在中性線直接接地系統中，為確保保護安全可靠，除在變壓器或發電機中性點處進行工作接地外，還在保護線其他地方進行必要的接地，稱為重復接地。
　　(4)保護接零：在380／220V低壓系統中，由于中性點是直接接地的，通常又將電氣設備的外殼與中性線相連，稱為低壓保護接零。
　　除此之外還有防靜電接地、防雷接地、過電壓保護接地等。
　　這里需要注意的是：保護接地和保護接零的保護原理是不同的，保護接地是限制漏電設備外殼對地電壓，使其不超過允許的安全范圍；而保護接零是通過零線使漏電電流形成單相短路，引起保護裝置動作，從而切斷故障設備的電源。因此，在同一臺變壓器供電的系統中，保護接地和保護接零不能混用，即不允許一部分設備采用保護接零，而另一部分設備采用保護接地。因為當采取保護接地的設備中一相與外殼接觸時，會使電源中線出現對地電壓，使接零設備產生對地電壓，會增大觸電的機會。所以在進行實際接線的時候應避免這種現象的發生。
　　3新建變電站施工現場的臨時電源常用的接地方式

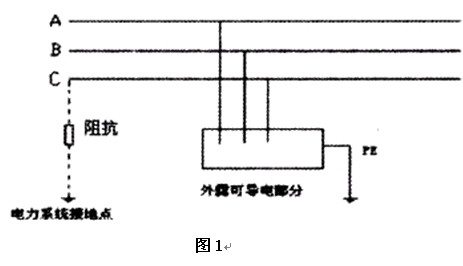

　　新建變電站的臨時電源通常為中性點直接接地的三相四相380／220V系統，在這個系統中，按接地和接零保護的選擇基本上有3種方式：IT系統，TT系統，TN系統。IT系統：是指電力系統與大地間不直接連接，電氣裝置的外露可導電部分通過保護接地線PE與接地體連接，如圖1所示。
　　

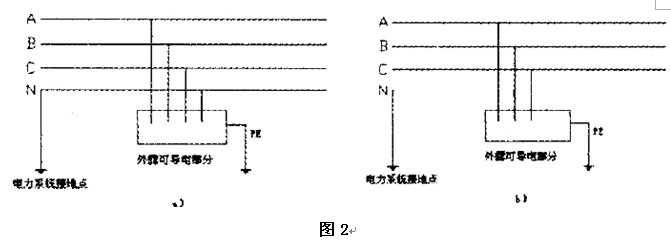

　　TT系統：是指電力系統有一點直接接地，電氣裝置的外露可導電部分通過保護接地線PE接至與電力系統接地點無關的接地極，如圖2所示
　　
　　　　而實際施工現場最常用的就是TN系統。對于TN系統：是指電力系統有一點直接接地，電氣裝置的外露可導電部分通過保護線與該接地點相連。TN系統還可以做如下分類：TN—C系統、TN—S系統和TN—C-S系統三種：

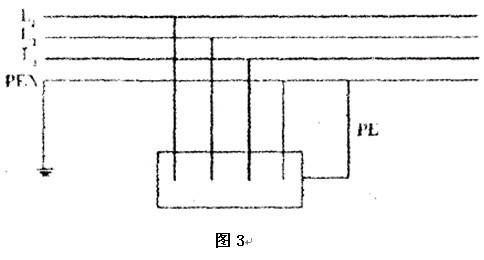

　　(1)TN—C系統(三相四線制)，該系統的中性線(N)和保護線(PE)是合一的，該線又稱為保護中性線(PEN)線(見圖3)。它的優點是節省了一條導線，但在三相負載不平衡或保護中性線斷開時會使所有用電設備的金屬外殼都帶上危險電壓。比如PEN線發生斷線時，它將破壞系統的穩定運行，使中性點電位產生偏移，單相設備有可能燒毀。該系統需要在PEN線上重復接地，因而在干線端不能裝設漏電保護裝置。所以電力施工工地中不推薦使用這種保護方式。

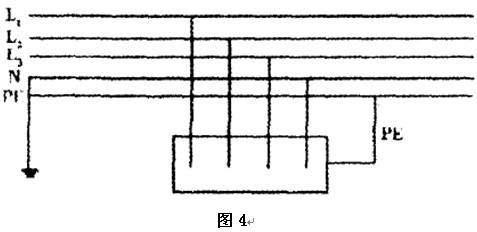

　　(2)TN—S系統(三相五線制)，該系統的N線和PE線是分開的。它的優點是PE線在正常情況下沒有電流通過，因此不會對接在PE線上的其他設備產生電磁干擾。此外，由于N線與PE線分開，N線斷開也不會影響PE線的保護作用。但TN～S系統耗用的導電材料較多，投資較大(見圖4)。
　　
　　　
　　該系統安全可靠性高，正常工作時，N線是工作零線，形成回路并將三相不平衡電流送入接地裝置，PE線上無電流，避免了用電設備外殼電位的升高。該系統可以采用漏電保護，只要接地電阻做得很小，它是可以滿足一般的保護要求的。
　　(3)TN-C-S系統(三相四線與三相五線混合系統)，系統中有⋯部分中性線和保護是合一的；而且一部分是分開的。它兼TN-C系統和TN-S系統的特點，常用于配電系統末端環境較差或有對電磁抗干擾要求較嚴的場所(見圖5)。
　　
　　在TN-C、TN-S和TN-S-C系統中，為確保PE線或PEN線安全可靠，除在電源中性點進行工作接地外，對PE線和PEN線還必須進行必要的重復接地，且PE線PEN線上不允許裝設熔斷器和開關。
　　4結論

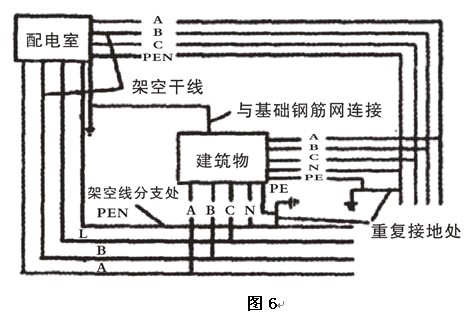

　　通過上述幾種接地系統的優缺點的分析比較，結合工地的具體特點，存變電站施工現場的臨時用電系統中推薦使用TN-C-S接地保護和漏電保護開關所組成的混合系統，(見圖6)。
　　

　　它特別適用于新建變電站中眾多的分散用戶，而且其安全保護性能滿足要求。首先在工地的架空干線采用三相四線制，在架空線每個分支處做重復接地。此時在重復接地處開始裝設漏電保護開關，并且將N線和PE線開，PE線一律用黃綠色線，以示區別。此后N線與PE線不能再做重復接地，否則會造成漏電保護開關誤動作，合不上閘。在架空干線首端即配電室內裝設自動空氣保護開關，不能裝漏電保護開關。
　　由于有了專用的PF保護線，加上有漏電保護開關的保護，即使在較惡劣的環境中，也能保證使用者的安全。因為系統固有的特點，中性點對地電壓仍然通過PE線加在設備外殼上，為了降低接地電阻，除了做上述重復接地外，將配電室接地點與變壓器接地點連接，而且最好將配電室接地點與待建的建筑物基礎鋼筋網連接。經過這樣處理之后，應實地測量接地電阻保證其小于1Ω，這樣就能提高整個系統的安全性。
　　經過這樣設置的工地臨時供電系統，在實踐中運行良好，安全性高。因此，在變電站施工現場使用TN-C-S接地保護系統并配合使用漏電保護開關是較好的選擇。此外，加強對相關施工人員的用電安全培訓也是保證安全用電的一個重要途徑。
　　
　　
　　
　　參考文獻：
　　[1]崔政斌．用電安全技術[M]．北京：中國電力出版社，2004．
　　[2]GB50303—2002．建筑電氣工程質量驗收規范[S]．北京：中國計劃出版社，2002．
　　【3]郎永強．電氣接地、接零安全安裝方法與技巧[M_．北京：機械工業出版社，2007．1．
