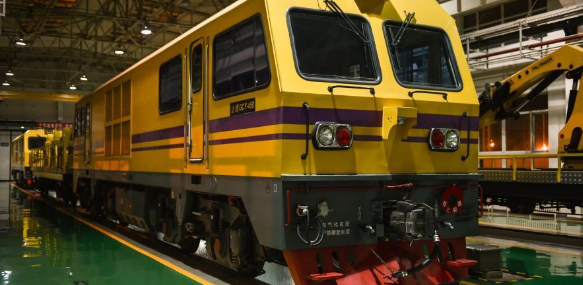

地鐵工程車主要用于城市軌道交通車輛段場調車作業、線路施工和養護、正線突發事故救援等工作。目前，地鐵工程車未安裝行車監控防護設備，作業時主要依靠乘務員經驗、目視信號等操控車輛。由于地鐵段場內股道和道岔較多、平行作業場景復雜、調車作業內容繁多，極易發生冒進信號、異物侵限、擠岔脫軌、沖撞車擋、列車沖突等安全事故。隨著上海地鐵線路不斷延伸，工程車作業量不斷增加，通過智能技防設備提高地鐵工程車監控防護能力，通過信息化手段提高工程車作業和維護管理能力的需求越來越迫切。從 2018 年開始，上海地鐵開展地鐵工程車智能安全監控技術研究，設計完成了適用于地鐵工程車的智能安全監控 (intelligent safety monitoring， ISM) 系統，并對系統功能進行了驗證。

　　1 系統需求

　　通過梳理地鐵工程車作業場景，確定 ISM 系統需求如下。(1) 解決司機在霧天、雨天、強光等瞭望條件惡劣情況下，識別地面信號困難，工程車在運行過程中因人為因素造成的冒進信號、超速運行、擠岔，以及在正線作業過程中出現的非法越出規定作業區域等安全問題。(2) 解決作業單人工傳送、工程車司機因不熟悉站場環境導致的作業效率低下問題。(3) 解決工程車在運行作業過程中因無運行狀態和音視頻信息記錄，事故原因分析困難、責任不清，工程車作業管理制度和崗位作業標準執行缺乏有效監督手段的問題。根據以上需求，ISM 系統采用運行防護、視頻監視和視頻智能分析技術，建立各平臺之間的信息交互，實現危險與異常情況的自動識別、報警與防護。并在此基礎上優化現行管理制度與規定，在確保段場行車與人員安全的前提下，提高地鐵段場作業效率和資源利用率。

　　2 系統組成和工作原理

　　2.1 系統組成 ISM 系統對工程車位置、速度等運行狀態和司機身份、離崗、疲勞等駕駛狀態進行實時監測，結合工程車規定作業區域、規定限速、線路信號等條件，通過智能化算法，實時進行安全防護控制計算，輸出制動控制指令，確保工程車作業安全。系統功能需多個設備協同實現。根據系統設備功能，將系統劃分為運行監控子系統、視頻子系統、定位子系統和車地?zé)o線通信子系統等 4 部分。ISM 系統各子系統主要功能和關系如圖 1 所示。

　　(1) 運行監控子系統是 ISM 系統的核心子系統。運行防護裝置是核心設備，實現安全防護控制計算和制動控制等核心功能。安全防護控制計算的部分重要基礎數據需要通過 ISM 系統的其他子系統獲取。運行監控子系統可實現工程車制動管壓力和速度信號監測、工程車運行狀態顯示和記錄、車載運行防護數據遠程監視、報警提示等功能。由運行防護裝置、運行監控顯示屏、速度傳感器、壓力傳感器、制動機構接口、工況手柄接口、地面服務器集群和用戶終端等組成。

　　(2) 視頻子系統是 ISM 系統實現車鉤、前端路況、司機室等行車情況監視和司機狀態檢測的設備。該子系統采用智能分析技術對司機疲勞、離崗等違規事件和司機身份進行識別。由視頻分析儀、視頻錄像機、視頻顯示屏、攝像機、3 層交換機和流媒體服務器等組成。

　　2.2 系統工作原理 ISM 系統是輔助司機實現工程車監控防護的重要裝置，對冒進信號、超速運行、司機疲勞和離崗等危險和違章行為進行自動識別、報警與安全防護。除需要系統內部設備相互配合外，ISM 系統還需和外部設備平臺對接方能實現系統功能。ISM 系統業務數據流程及外部接口關系如圖 3 所示。 ISM 系統結構較為復雜，需要從外部信號系統、施工管理平臺和工況手柄接口，分別獲取線路信號、作業單信息和向前/向后信息，作為運行防護計算的限制條件。通過外部制動機構接口，執行運行防護控制命令。

　　(1) 車地?zé)o線通信子系統是車地信息交互的通道，采用 Wi-Fi/4G 雙冗余車地通信。Wi-Fi 使用上海地鐵既有移動互聯網系統 (MMIS)，在工程車上加裝 MMIS 天線，軌旁基站采用既有 MMIS 基站。ISM 系統兼容 4G 模塊，采用 4G 專用隧道技術作為冗余傳輸通道，增強 ISM 系統適用性。

　　(2) 定位子系統車載 RFID 閱讀器和天線讀取地面 RFID 標簽內預先寫入的位置信息參數，完成工程車固定點定位，并將固定點位置信息發送給運行監控子系統的運行防護裝置。

　　3 系統設計

　　ISM 系統除運行防護裝置外，大多采用既有成熟應用的設備和接口。運行防護裝置負責工程車運行防護計算和制動控制，是整個系統設計的核心。

　　3.1 運行防護裝置算法為保證 ISM 系統的可靠性和安全性，運行防護裝置采用鐵路干線機車廣泛應用的列車運行監控記錄裝置 (LKJ) 核心防護控制算法。LKJ 可以協助駕駛?cè)藛T，預防鐵路干線機車正線運行“二冒一超”事故的發生，其算法滿足工程車核心防護需求[1]。因此，以 LKJ 為基礎，根據地鐵工程車特性和需求，研制開發 ISM 系統運行防護裝置。

　　3.2 運行防護裝置功能和結構鐵路干線機車 LKJ 與 ISM 系統運行防護裝置對比見表 1。

　　LKJ 在鐵路干線中僅負責正線安全防護控制計算。在只安裝 LKJ 的情況下，鐵路干線機車在段場調車作業的安全卡控，主要依靠調車員與乘務員瞭望辨認地面信號開展防護。另設 STP 系統與 LKJ 配合，才能實現鐵路干線段場內調車作業的安全防護[2]。STP 車載設備接收段場信號開放條件、控制距離等命令，運算出相應的控制指令，通過 LKJ 控制機車速度及停車距離[3-4]。鐵路干線機車 LKJ 的車地?zé)o線通信也通過 STP 數字電臺模塊實現。

　　4 工作模式

　　4.1 正常模式在正常工作模式下，車載運行防護裝置通過車地?zé)o線通信接收從信號系統獲取的地面信號信息，根據線路實際信號狀態和進路開放情況進行安全防護控制計算，實現工程車“二冒一超”安全防護。

　　4.2 降級模式信號或作業單等信息因系統故障無法上車時，車載運行防護裝置進行運行防護計算的基礎數據缺失，運行防護功能無法發揮。為了使系統更具實用性，防護功能更可靠，ISM 系統設計了在出現以下故障時的降級方案。

　　5 系統特點

　　(1) 高度集成。在結構上，ISM 系統車載設備采用標準機柜形式，集成 3 層交換機、運行防護裝置、視頻錄像機和視頻分析儀等設備，形成高度集成，并能根據不同客戶需求自由配置車載系統。在功能上，1 臺 ISM 系統運行防護裝置設備便集成了干線鐵路 LKJ 正線防護功能、STP 段場防護功能和無線通信功能。運行防護裝置和視頻分析系統形成聯動，視頻子系統將識別的司機駕駛狀態和身份信息發送給運行防護裝置，經計算處理后，在運行監控顯示屏上報警提示，減少司機人為疏忽造成的事故，防止非規定駕駛?cè)藛T動車。ISM 系統地面僅采用 1 套集成設備，實現對上海地鐵全網工程車的智能安全監控。

　　(2) 資源利用率高。車地?zé)o線通信子系統復用上海地鐵既有專用 MMIS 系統無線網絡，充分利用既有資源;定位子系統 RFID 標簽全部新增鋪設，設計標簽布置位置時同時考慮地鐵網絡其他業務的定位需求，實現全網統一定位。

　　(3) 可靠性高。ISM 系統運行防護裝置安全防護控制算法沿用鐵路干線成熟應用的 LKJ 核心算法，考慮了車地通信和信號接口等故障后的降級工作模式。

　　6 系統試點應用

　　6.1 試點搭建上海地鐵 ISM 系統試點按照系統組成布置設備。試驗過程中為了不影響地鐵正線列車載客運營，試點線路范圍僅限于川楊河基地。在試驗過程中，將基地部分段場線路定義為正線線路，完成段場和正線的系統功能驗證。

　　(1) 127 號和 138 號工程車上各安裝 1 套 ISM 系統車載設備。

　　(2) 在 13 號線川楊河基地試點線路上可能調頭的位置，在信號機前設置 RFID 標簽。線路包含整體道床和碎石道床。線路上安裝的 RFID 標簽如圖 5 所示。

　　6.2 運行效果(1) 在線路信號上車顯示試驗中，運行監控子系統地面服務器集群從信號系統獲取信號信息，通過無線通信子系統發送給車載運行防護裝置。運行防護裝置轉發實時信號狀態，通過運行監控顯示屏顯示。經驗證，屏幕上顯示的信號信息與線路實際信號狀態一致。在偶遇的雨天應用場景中，司機識別地面信號困難，通過查看運行監控顯示屏上顯示的信號狀態，解決了地面信號瞭望困難的問題。

　　(2) 在作業單上車顯示試驗中，運行監控子系統服務器集群從施工管理平臺或 DCC 備用作業編制終端收取作業單。作業單通過無線通信傳輸通道，發送給運行防護裝置，然后轉發到運行監控顯示屏顯示和確認。運行監控車載顯示屏顯示的作業單如圖 6 所示。

　　7 結語

　　ISM 系統于 2020 年 7 月在上海地鐵 127 號和 138 號工程車上完成試驗驗證。核心設備采用既有廣泛運用的成熟設備和技術，結合地鐵工程車實際運用需求，進行集成和創新。由于利用部分上海地鐵現有資源，避免了資源浪費，提高了資源利用率。在試點應用中，通過集裝 ISM 系統技防設備，工程車監控防護能力、作業和維護管理能力得到提高，為 ISM 系統在上海地鐵工程車的工程化應用和推廣打下基礎。

　　參考文獻

　　[1] 梁紅梅.LKJ2000 型列車運行監控記錄裝置的發展及應用[J].科技創業月刊，2012(6)：176-178.

　　[2] 雍松坪.無線調車機車信號和監控系統簡介 [J].價值工程, 2018(27)：242-243.

　　[3] 陳曉君.無線調車機車信號和監控系統應用研究 [J].數字技術與應用，2015(4)：22.

　　《地鐵工程車智能安全監控系統設計及應用》來源：《鐵道技術監督》，作者：解 熙，金碧筠
