摘要：工業建設中使用的煙囪包括磚煙囪、鋼筋砼煙囪以及鋼煙囪。其中鋼筋混凝土煙囪是指多用于高度超過50米的煙囪，抗風、抗震性能好，施工簡便，維修量小，鋼筋混凝土煙囪監測煙氣平臺工程。這種煙囪已經成為當下最常用的煙囪形式，有一種針對砼煙囪的外提內砌施工技術在施工中逐漸熟練運用。
　　關鍵詞：混凝土煙囪，定制鋼模板，操作平臺，提升，內砌
　　一、工程概況
　　120/4.5m混凝土煙囪屬于濟南某公司蓮花山熱源項目，地址位于濟南市港溝鎮蓮花山，煙囪基礎-4.0m坐落在山體巖石上，煙囪高度120m。基礎砼為C30,筒身砼C40(0m-30m),以上部分為C30，內襯采用耐酸釉面磚。本煙囪施工技術工藝采用外提內砌施工方法，在煙囪內搭設落地滿堂腳手架和井架，架子隨煙囪筒身砼的增高而增高。
　　二、工程特點
　　1、按照施工圖從煙囪底部，沿?zé)焽柚苓呉淮谓M裝高1.25m左右的定制鋼模板；外提模板操作利用手拉葫蘆整體提升，完成后，再砌筑內襯墻作為內側模板，然后逐步完成整個煙囪筒身的澆筑成型。爬梯及操作平臺利用空隙時間穿插進行，隨筒壁逐節施工，同步完成。
　　2、將豎井架立于筒身之中，頂部設操作平臺，作為砌內襯墻、隔熱板、鋼筋、模板、砼施工及垂直運輸?shù)钠脚_，最頂上設天滑輪桿支架，用卷揚機作動力運輸各種材料。采用一套模板逐節提升、安裝、拆卸，將筒身砼逐節分層澆筑施工。
　　3、所配制的商品混凝土根據設計要求加入適量的早強劑，能提早對外模進行拆模，為下道工序的施工做準備，做到銜接時間一致。
　　4、不需要使用井架、人貨電梯等大型機械設備，只需要卷揚機一臺，對能源的節約；
　　三、施工方案

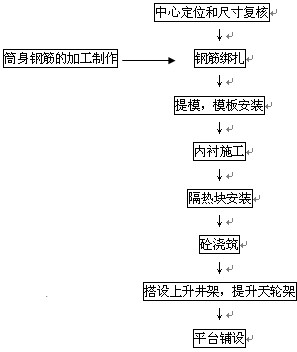

　　1、工藝流程

　　2、操作要點
　　2．1提升系統安裝施工
　　1）滿堂腳手架搭設施工
　　采用滿堂腳手架，其內部垂直提升井架總高120m，均采用建筑鋼管及扣件隨施工進展搭設。從底部~50m范圍內采用雙立桿搭設，50m以上采用單立桿搭設；立桿水平步距1.5m，水平桿豎向間距1.15m，按煙囪內徑的收比度進行搭設，滿堂腳手架范圍隨煙囪內部尺寸變化而逐漸減小。水平桿鋼管搭設時，要將其兩端伸入內襯磚砌體中，擱在磚砌體上。在高度方向，每隔12m煙囪牛腿處將周圍4根鋼管伸長，直到其兩端錨入筒壁砼中50mm與砼壁加固一次，達到卸荷及保證腳手架、井架的強度和穩定性的作用。安裝此處鋼管時應在管端包上隔離膜，以便于今后拆除。
　　煙囪施工的內井架是隨煙囪筒壁施工同滿堂腳手架同步逐節增高的。第一次安裝高度為超出±0.000處3～5m，其后則隨滿堂腳手架同步施工，內井架頂部高出施工平臺4.0m。井架底座支撐在砼基礎底板上，基礎砼表面不平之處須以鋼
　　板墊平。吊籠在井架搭設安裝時，事先放置于井架內對應位置。
　　2）操作平臺施工
　　操作平臺共兩層，上層為砌內襯墻、綁扎鋼筋、提升模板、支設模板、澆砼等施工用，下層為安全防護加固層。在操作平臺上滿鋪50×300木跳板，木跳板與腳手架鋼管之間用棕繩或8號鐵絲綁扎牢固，不能出現探頭板；板與板間要嚴密拼縫，木跳板與鋼管間的縫隙要用窄板條或鐵皮封閉，防止墜物隱患。操作平臺隨滿堂腳手架及井架逐步上升，所用木跳板準備三套，周轉使用。如下圖所示。
　　在操作平臺中間偏心位置留出0.9m×0.9m的方孔（避開吊中孔即可），作為料桶上、下料通道。在中心位置留出－個0.2m×0.2m小孔，作為施工過程中測定筒身中心線的孔洞，施工時封閉，吊中復核時開啟。另制作二塊0.6m×1.2m的封洞鋼板，待料桶上到平臺后，用其封住洞口，以確保卸料時放置手推車及施工人員行走的安全。
　　施工腳手架上不設外圈平臺，緊固模板鋼絲繩的人員在外爬梯內進行緊固操作。支模及提升模板時操作人員均站在已綁好的筒身環筋內，不在外壁面施工。如砼出現表面質量問題需要處理時，操作人員就在外掛爬梯上進行處理。
　　煙囪操作平臺圖
　　
　　
　　3）內提升系統施工
　　煙囪內井架的垂直提升設備采用3t卷揚機，配直徑16mm鋼絲繩，通過吊桶上、下料。吊桶為圓形，用5mm厚的鋼板焊接加工而成，高700mm，底面內直徑650mm，外直徑750mm，底板用銷軸固定；可上下翻轉，封閉裝料或開啟卸料。
　　內井架提升用的天滑輪裝在井架頂部的天滑輪固定架上，天滑輪固定架采用八根斜桿加固天滑輪桿，并設轉向滑輪。轉向滑輪桿由四根斜桿加固，至少有八個扣件承載，滑輪桿上動荷載為：2×1.3t=2.6t,因而每個扣件上的動荷載為：2.6t/8=0.325t(3.25KN),完全能滿足承載能力的要求。
　　4）防護棚施工
　　在煙囪出入口處5m高位置搭設一雙層鋼管木跳板防護棚，用以防止上部施工時物件掉落，保證下面施工人員的安全。
　　2．2圓心定位。
　　1）根據本工法的施工特點，在澆筑煙囪底板基礎時就確定整個圓心的位置，圓心位置設置在上下吊籠的基坑內。根據需要加工一根鋼管，在鋼管上焊接一個固定點，同時在點的正下放焊接一個鉤子，便于鐵絲做的垂線下放至坑底圓心處，線錘采用30KG，隨著位置的升高，線錘的重量也跟著加重，確保線錘中心點的穩定。
　　2）當上部平臺準備工作就緒后，先把特制的鋼管用扣件加固在架子兩端，中間處分配一人，把錘線用轱轆搖下，通過基坑處的人把線錘與錘線接上，待線錘靜止后，底下觀測線錘中心位置的人利用對講機對平臺上的人發布信息指令，平臺處兩端分別站立一人根據中間的人指揮進行鋼管位置調節，最后確定筒身的圓心位置。
　　2．3筒身鋼筋綁扎
　　1）應最先定位每節筒身最上一道環筋，依據已澆砼的模板邊沿為準，按向上收分度，同時考慮保護層的厚度進行定位，用線錘吊準位置后，再綁扎固定，然后以此環筋為標準綁扎以下各環筋。
　　2）筒身的豎向鋼筋從筒身中心位置，按圖紙要求用鋼尺量準半徑后均勻分布；
　　3）鋼筋保護層用標準支撐桿進行焊接控制，從中心點量準半徑用鉛絲綁扎好，保持沿模板周長每200mm一個為間距，砼保護層厚度（筒身雙排鋼筋）為30mm；
　　4）高出模板的縱向鋼筋要綁扎至少兩道直徑25mm環形鋼筋予以臨時固定。每層混凝土澆筑后，在其上面至少應保持有一道綁好的環向鋼筋。
　　2．4筒身外模支護
　　1）提升模板的安裝:外模板是采用2mm厚的鋼板定型加工的，尺寸為1000×2000的冷軋鋼板制作,按拼裝順序安裝，每張鋼板加工時按需要的收比度收分。每組模板均在兩邊留出收分邊，兩邊收分，每施工節高度1.25m。移置式模板的中心對煙囪幾何中心的誤差不超過5mm，模板的下沿同已澆混凝土搭接約為100mm，模板接觸混凝土的一面在每次拆移后，及時清除模板表面的漿灰，并涂刷脫模劑，能使煙囪外表面光潔、美觀、支撐快速，筒身收比度一致，減少模板之間的拼縫。如下圖所示。
　　模板圖
　　根據我們多年的實際經驗，模板采用2.0mm厚冷軋鋼板按煙囪外壁收分度加工成均分的四組，每組均在兩面?zhèn)冗吜舫鍪辗帜０澹�在每組模板的上部按間距2m即每隔一塊板焊上提升模板用的直徑14的鋼筋掛鉤。每兩張冷軋鋼板連接處先用電鉆鉆眼，再用錨固螺絲錨固，錨固螺絲由里向外安裝，使其表面與冷軋鋼板模表面平齊，并用電焊點焊連接。在每張冷軋鋼板模上距連接縫250mm處，焊兩列穿鋼絲繩的連接器，以便于穿設緊固模板用鋼絲繩，隨著澆筑砼同時緊固外模。
　　模板的提升采用提升架配合手拉葫蘆提升。將手拉葫蘆（其起重能力達1.0t）利用超過平臺4m的架子,把提升架均勻固定在架子上,利用鐵鉤鉤住鋼模。待新澆筑的混凝土達到拆模條件后，施工人員進行手拉葫蘆提升鋼模。通過支架安裝在豎向鋼筋與操作平臺上，待砼達到拆模強度1.2N/m㎡后，用提升器將模板逐步均勻提升。
　　2）安裝好外模后，在外圈每節模板用18道直徑6.5mm鋼絲繩與緊繩器緊固。使外模板安裝校正達到規定的尺寸要求，其中特別要注意外模板的緊固，縫隙應堵嚴，防止脹模和漏漿。
　　3）筒身中心位置的確定及檢驗復核，主要使用線錘。每上升1.25m用方便施工操作的30kg重的垂球，對煙囪的垂直度進行復核。垂球掛在十字形架上對中，垂球提升采用轱轆升降。
　　2．5內襯墻砌筑
　　1）待筒身鋼筋全部綁扎、固定到位后，后序的泥工開始作業。利用筒內的卷揚機把耐火磚和施工圖設計要求使用的耐酸膠泥漿運到平臺。因為使用耐酸膠泥強度來得快，適合下一道工序無間隔施工。
　　2）開始進行耐火磚砌筑，先把底部砌磚的部位進行清理，然后按施工人數均分位置，這樣便于施工時互不阻礙。在砌筑時必須確保內襯砌筑體質量和隔熱層位置的準確，用一根預先設置好距離的直粗鐵絲或卷尺利用筒身外模的固定位置進行砌體位置定位。
　　3）內襯與筒身之間的隔熱層厚度為60mm，為保持內襯的穩定，每平方米內由內襯向筒壁方向挑出二塊頂磚，頂磚與筒壁間留出10mm的溫度縫，同時在內襯外表按縱向間距2.0m設置一圈防沉帶，防沉帶與筒壁之間留5mm的溫度縫。砌筑時一定要注意砂漿用量，切忌將砂漿掉入到隔熱層中。
　　4）放置隔熱板
　　根據圖紙要求采用成品珍珠巖隔熱板材料。施工人員隨砌內襯墻的高度而均勻放置隔熱板。因為隔熱板材料為易散材料，所以在擺放的時候，一定要小心，防止散落部分飄落在未澆筑的筒身中。
　　2．6澆筑砼
　　1）混凝土的澆筑
　　在澆筑混凝土之前，必須復查模板的尺寸，詳細核對各種預埋件的標高、位置和數量，經監理工程師驗收確認無誤后方可澆筑。
　　當商品砼車來到現場后，用手推車把卸下的砼運送到平臺上，再推到井架內，由內井架提升到平臺上澆筑。混凝土應從一點開始分左右兩路沿圓周截面均勻地分層澆筑；兩路會合后，再反方向澆筑，這樣不斷分層進行，每層用50型振動棒將混凝土振搗密實。澆混凝土?xí)r，應對稱地變換澆筑方向，防止模板向一個方向傾斜和扭轉。振搗混凝土?xí)r，不得觸及鋼筋和模板。振動棒的插入深度不應超過前一層混凝土內50mm。此施工過程的施工關鍵在鋼絲繩的緊固施工與混凝土振搗的相互配合，混凝土按以下方式進行澆筑：
　　最底下接槎處兩道鋼絲繩收緊→第一層砼入模→此處鋼絲繩初次收緊→沿周邊均勻振搗一次砼→再收緊鋼絲繩→二次振搗密實砼→第二層入模循環完成
　　2）取樣根據有關要求，筒身按每澆筑5m高，制取一組混凝土試壓塊，標明取樣日期，以檢驗28日齡期的砼強度。第一次澆筑時，多做幾組試塊，分別試壓一天、二天及三天強度，以供施工參考用。混凝土試塊的制作、養護和檢驗應有專人負責。砼表面及各接槎處必須平整光潔，不能有蜂窩麻面及明顯的施工縫。
　　3）養護
　　筒身模板的拆除，應在混凝土的強度達到能承受上部荷重而不變形時方可進行，混凝土的強度不小于0.8Mpa。煙道口的承重模板，應在混凝土強度達到設計標號的70%后方可拆除。拆除模板后應及時對其表面進行修理，并澆水養護，保持經常濕潤。其延續時間不應小于7晝夜。筒壁混凝土也可采用薄膜養護劑進行養護。
　　2．7其它輔助施工
　　煙囪附件施工，鋼筋砼筒身的爬梯預埋件，應在澆混凝土前用綁扎或焊接的方式固定在外層鋼筋內部。爬梯埋設位置允許偏差20mm。預埋件的連接絲口要妥善保護，不得污損，將預埋件的連接絲口部位包裹，以免混凝土漿進入。金屬件安裝時，應在安裝前將外露部分涂刷防銹劑，安裝后再連接外部件，最后再補刷一遍防銹漆。煙囪附件的螺栓均應擰緊，不得遺漏。爬梯及圍欄要上下對正。附件安裝時，砼的強度至少要達到1.2N/mm2。煙囪避雷器零件要焊接牢固，其接地要在基坑回填時埋設。
　　四、結束語
　　鋼筋混凝土煙囪采用外提內砌施工方案有效的指導了施工和解決了工程中存在的問題，對節點進行合理的深化和優化，為保質量完成和順利竣工創造了有利的條件。
　　參考文獻
　　1、 牛春良，煙囪工程手冊，中國計劃出版社，2004.7
　　2、 《建筑施工模板安全技術規范》（JGJ162-2008）
