摘要：橋梁施工監控主要是施工過程的安全控制以及線形與內力狀態控制。文章簡要闡述了梁橋施工監控的目的、內容，以及理論與方法，并介紹了施工監控技術在大跨度橋梁工程中的應用。

　　關鍵詞：連續梁橋,施工監控,應力監測

　　0 引言

　　橋梁施工在高速鐵路建設中起到舉足輕重的作用，橋梁施工質量的好壞直接影響道路的使用性能和安全性能。隨著橋梁結構形式、施工特點及具體控制內容的不同，其施工監控方法也不一樣，橋梁施工監控的主要任務是橋梁施工過程的安全控制和橋梁結構線形與內力狀態控制。

　　1 施工監控的目的與內容

　　橋梁施工監控的目的就是確保施工過程中結構的可靠度和安全度，保證橋梁成橋橋面線形與受力狀態符合設計要求。具體做法是通過在施工過程中對橋梁結構進行實時監測，并根據監測結果對設計的施工過程進行相應的調整，使橋梁建成時最大可能地接近設計要求。

　　施工監控根據橋梁成橋(含橋墩)后線型的要求，監控的主要內容有：各梁段的變形及高程實施控制;箱梁控制截面應力監測等。對于懸臂施工的大跨度橋梁結構，所采用的施工順序與成橋后的主梁線型與結構內力有著密切的聯系，對墩頂變形及主梁合龍順序密切相關。在施工階段隨著橋梁結構的荷載狀態、環境溫度、濕度不斷變化，結構內力和變形也隨之不斷變化。因此，需要對大跨度橋梁的每一施工階段進行詳盡的分析和實測驗證，并采用一定的監控方法對結構變形、應力加以控制，指導施工實踐，以確保設計的施工過程或經過調整后的施工過程得以準確地實現。

　　2 施工監控的理論與方法

　　連續梁橋是-施工-量測-識別-修正-預告-施工的循環過程，其實質就是使施工按照預定的理想狀態(主要是施工標高)順利推進。實際上不論是理論分析得到的理想狀態，還是實際施工都存在誤差，所以，施工控制的核心任務就是對各種誤差進行分析、識別、調整，對結構未來狀態做出預測。

　　連續梁橋在梁段澆筑完成后出現的誤差，除張拉預備預應力索外，基本沒有調整的余地，而只能針對已有誤差在下一未澆筑梁段的立模標高上做出必要的調整。所以，要保證控制目標的實現，最根本的就是對立模標高做出盡可能準確的預測，即主要依靠預測控制。無論施工過程如何，總是以最終橋梁成型狀態作為目標狀態，以此來控制各施工塊件的預拋高值(立模標高)。

　　2.1 材料參數的測試

　　作為結構的重要組成部分，材料參數的真實值直接影響到主梁撓度及內力。因此，施工開始及施工過程中，應針對橋梁所用混凝土及鋼絞線等主要材料進行物理和力學參數檢測，以應用于施工控制分析中。具體應包括混凝土容重、彈性模量、收縮徐變特性參數及鋼絞線彈性模量、延伸率、管道摩阻系數等。

　　2.2 變形標高監測

　　為了正確反映橋梁結構施工中的標高(位移)，把節段梁底標高作為狀態矢量和控制矢量的監測值，梁底采用預埋一根從梁底到頂板的粗鋼筋來引取，并在鋼筋安置后測出鋼筋頂或底的標高差作為標高和位移的測量結果。

　　2.3 應力監測

　　在大跨度預應力混凝土連續梁橋上，主要測試大橋的橋墩和箱梁截面的應力，對預應力混凝土連續梁橋還必須注意墩梁臨時固結構件的應力情況。一般來說，橋墩上測點布置在墩底、橫系梁及墩頂截面處，主梁上測點布置在懸臂根部、L/4，L/2等關鍵截面上。

　　2.4 溫度場監測

　　溫度變化是影響主梁撓度的主要因素之一。溫度變化包括季節性溫度和日溫度變化2個部分。日溫度變化復雜，尤其日照作用會引起主梁頂、底板溫差，使主梁產生撓曲，同時會引起墩身偏移，從而導致主梁因剛體轉動而產生懸臂端豎向位移。因此，對結構溫度場的監測是一項十分重要的工作。

　　只有充分地了解結構因溫度變化引起的位移、應力改變，才能確定在當前荷載作用下結構的真實位移、應力狀態。

　　溫度項目的監測包括：主梁箱內外大氣溫度梁體溫度、溫度梯度和主墩各側面溫度。

　　3 工程實例

　　石家莊跨京廣特大橋跨石環連續梁位一聯(80.6m+128m+80.6 m)采用懸臂澆筑施工預應力混凝土連續梁橋。連續梁截面采用單箱單室、變高度、變截面直腹板形式。箱梁頂寬12m，底寬7m。中支點截面中心處梁高9.6m，中跨跨中9m直線段、邊跨20.5m直線段，截面中心處梁高5.6m，梁端1.45m直線段，截面中心處梁高5.6m。

　　頂板厚度除梁端附近外均為45～65cm，按折線變化;腹板厚64～110cm，按折線變化;底板厚由跨中的52cm按二次拋物線變化至根部的120cm。全聯在端支點、中跨中及中支點處共設置5個橫隔板。橫隔板設有孔洞，供檢查人員通過。箱梁兩側腹板與頂?shù)装逑嘟惶幫鈧染�采用圓弧倒角過渡。

　　橋面寬度：防護墻內側凈寬8.8m，橋上人行道欄桿內側凈寬11.9m，橋面板寬12m，橋梁建筑總寬12.28m。

　　下部結構均采墩身為雙線流線型圓端實體墩。

　　3.1 基礎沉降監測

　　為監測施工過程中的基礎不均勻沉降和累計沉降，在每個中間橋墩位置處的承臺4個角點上布設沉降觀測點。

　　3.2 橋墩垂直度和墩頂水平位移監測

　　采用懸臂澆筑的連續梁橋在施工過程中由于兩對稱懸臂端的施工進度不完全同步，或者施工機具設備堆放不當會導致墩頂產生縱向水平位移。為監測施工過程中的墩頂?shù)乃�平位��，在橋墩施工完成后，沿橋墩高度方向的墩頂和墩底位置處布設觀測點，布設觀測點時要求上下兩點在同一垂直線上。

　　3.3 主梁控制截面的應力與溫度監測

　　連續梁在懸臂施工狀態下是靜定結構，正常施工情況下，只要保證預應力張拉有效，連續梁的應力偏差不會太大，因此不需要進行過多應力的監測。但是對于采用大噸位錨具的單箱單室連續箱梁，存在應力分布不均勻的特點，雖然在設計中已經考慮這一因素，但為保證不出現意外情況，在應力最不利截面埋設儀器，跟蹤主梁施工過程中的應力變化。

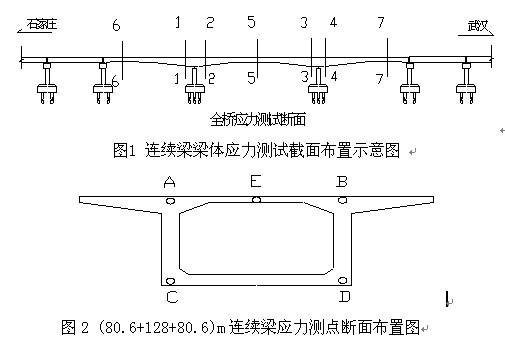

　　根據連續梁橋施工過程中的受力特點和施工監控的主要目的，初步確定應力狀態監測斷面位置為懸臂開始截面、跨中、邊跨直線段，每個斷面頂、底各設2個測點。測點布置示意圖見圖1、圖2所示。

　　溫度測點的布置主要是考慮混凝土應力測點溫度修正的需要，故溫度測點采用與應力測點相同的設置。

　　3.4 標高測點布置

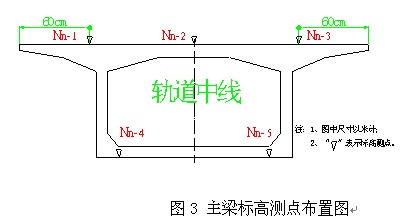

　　標高測量包括掛籃前移時梁底標高的定位測量，澆筑本節段混凝土后在梁頂預埋鋼筋;第二天測量本節段的梁底標高和所有梁頂(預埋鋼筋頭部)的標高;張拉本節段預應力鋼筋后測量所有梁頂(預埋鋼筋頭部)的標高。測點布置：每節段5個測點。測量儀器：精密水準儀，測量精度在±2 mm 以內。見圖3。

　　3.5 測試工況

　　根據橋梁的施工程序，對荷載有明顯變化的工況，包括掛籃前移、澆筑混凝土、張拉預應力鋼筋，拆除支架等工況進行監控。由于施工監控是一個動態的過程，因而測試工況將根據理論分析結果和現場施工的實際情況進行適時調整。為了防止結構在施工過程中產生非正常的變形和應力，在施工過程中，對橋梁另外進行實時跟蹤監測。

　　4 結束語

　　施工監控環節在大跨度預應力混凝土連續梁橋的建設中是必須的，是一項技術系統工程。通過實施施工監控，對結構在施工過程中的受力和位移狀態進行了有效的控制，使橋梁結構始終處于安全的可控狀態，為施工的順利進行提供了可靠的保證。

　　參考文獻

　　[1] 石德斌，程浪舟，朱文清.大跨度變截面預應力混凝土連續梁橋施工監控[J].鐵道標準設計，2006，(2)：51—53.

　　[2] 向中富.橋梁施工控制技術[M].北京：人民交通出版社，2003.

　　[3] 杜 洪，蔣 陳.連續剛構橋梁施工控制[J].公路交通技術，2003，(2)：44—46.

　　[4] 葛耀君.分段施工橋梁分析與控制[M].北京：人民交通出版社，2003.

　　[5] 李公平.預應力混凝土連續剛構的施工監控[J].橋梁機械與施工技術，2005，(9)：46—48.
