摘要：簡要分析了中央空調冷凝水排放所用的管材，設計時應注意的事項，并從工程實際出發給出了中央空調冷凝水排放所應采取的措施和方法。
　　
　　關鍵詞：中央空調；冷凝水；排放
　　
　　一． 引言
　　在中央空調的冷凍水、冷卻水、冷凝水三個水系統中，一般設計對冷凍水及冷卻水系統相當重視，施工時對施工質量的管理及試壓等環節也做得比較周到，運行一段時間后所出的問題較少，而對冷凝水系統的關注則相對差一些，酒店類建筑大部分空調末端安裝在天花上，由于冷凝水排放所出問題的滯后性，往往在打濕天花板造成損失后才能發現問題，因而對冷凝水的排放也應引起足夠的重視。
　　
　　二． 中央空調冷凝水排放管材的選用
　　中央空調冷凝水的排放宜用鍍鋅鋼管絲接，或PVC管膠接，不宜用碳素鋼管焊接。對于很少有變動的工廠等場所，可用鍍鋅鋼管絲接；對于經常會有變動的工程，最好用PVC管膠接。
　　由于筆者所在的安裝公司所做的大部分為酒店空調工程，而且有為數不少的星級酒店，這些酒店在施工時會經常改變局部區域的使用功能，有時甚至整個樓層的功能都會改變，為此考慮，在安裝空調末端時，均選用PVC管膠接。這樣做，在遇到增加或變更工程時，冷凝水的排放問題比較好解決。另外，PVC管內壁光滑，不易積塵。其缺點是剛度不夠，容易被人為抬高而導致排水不暢，甚至出現倒坡而無法排水。如用鍍鋅鋼管絲接，剛度可得到保證，但要做小的改動都不容易，而要增加接口更是麻煩。鍍鋅鋼管內壁較粗糙，運行時間長后積垢問題比較突出，且不容易處理。
　　
　　三． 中央空調冷凝水排放設計時的注意事項及安裝時的措施方法
　　對于使用功能較多、綜合性較強的酒店等中央空調工程，冷凝水排放一般有三種方式：
　　1單獨設置冷凝水排放的管路系統并排入指定排水溝。此種方式不受其它因素的影響，有利于冷凝水的排放，但安裝現場應有足夠的空間，安裝位置必須有保證。有條件的應優先采用這種排放方式。
　　2各樓層設置冷凝水排放的管路，匯總后接入大樓某層的污水排水主管內。為保證污水排水主管在樓層內的水平管不結露，應在水平主管外加裝適當厚度的保溫層。厚街喜來登大酒店塔樓5~31樓的排水立管就是在裙樓4F接入污水排水主管內排放的，排水主管外加保溫，運行情況良好。
　　3在各末端安裝處就近接入附近的排水管內。此方式簡單便捷，但必須考慮因冷凝水排放可能在排水管外造成的結露問題。
　　對于排水管管徑的選擇，有兩個方面的要求，一是因噪聲的原因?qū)α魉俚目刂�，一是考慮不同情況下每1KW的冷負荷每1小時所產生的冷凝水量，設計時應綜合考慮這兩項要求并最終確定好排水管徑。

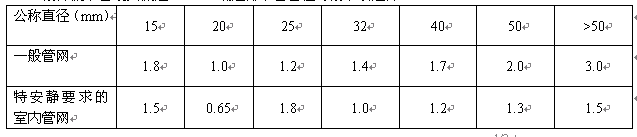

　　按冷凝水管最大流速（m/s）確定排水管管徑可按下表選擇：
　　     　　

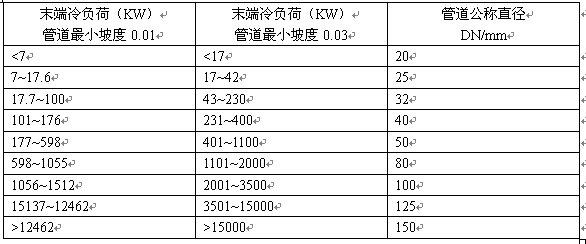

　　一般情況下，每1KW冷負荷每1小時所產生的冷凝水大約為0.4kg，在潛熱負荷較高時，每1KW冷負荷每1小時所產生的冷凝水大約為0.8kg，通常按末端冷負荷選擇冷凝水管管徑可按下表：


　　　　冷凝水排放管道施工時，應采取適當?shù)拇胧┮员ＷC排水坡度。一般情況下冷凝水排水管坡度按設計要求規定，當設計無規定時，末端裝置凝水盤的泄水支管坡度，不應小于0.01，其它水平主干管，沿水流方向應保持不小于0.002的坡度，且不允許有積水部位。軟管連接的長度，不宜大于150㎜。
　　如果凝水盤處在風系統的負壓區時，凝水盤的出水口必須設置水封裝置。水封的高度應比凝水盤處的負壓（相當于水柱高度）大50%左右，最低不應低于50㎜。水封的出口應與大氣相通。冷凝水排水立管的頂部，應有通向大氣的透氣管。在較大樓層的平面排水主干管，因接的末端較多，為保證排水的暢通，間隔適當距離宜設水平主管的通氣管。對于PVC排水管，當樓層水平主干管較長時，特別應注意排水管固定碼的間隔距離不宜過寬。筆者在工程的售后過程中，就遇到有因固定碼間隔距離過寬，運行兩三年后水管彎曲，造成冷凝水排水不暢的事例。一般來說，DN32以下的PVC排水管，間隔不宜大于1.2M，管徑加大后，可適當加大間隔。
　　在施工時，如排水管路較長時，需考慮可以定期沖洗的可能性。在系統最低點或需要單獨排水設備的部分，應設帶閥門的放水管，并接入附近地漏。一般情況下不要將冷凝水接入雨水或污水排水系統；如特殊情況下需要接入，必須做好存水彎，防止大雨時雨水倒灌入冷凝水管，或臭氣通過冷凝水管進入室內。
　　排水管完成樓層部分的安裝任務后，應做灌水試驗，以檢查排水坡度是否足夠，排水是否通暢，發現問題及時整改。在有天花裝修的施工區域中，天花封板前，一定要安排檢查是否有被裝修飾人為抬高排水管，或是在裝修施工時將PVC排水管釘穿的現象，如有此類事項及時安排人員跟進整改，從而確保排水系統的通暢。系統運行調試時，容易出現排水不暢而打濕天花板的現象，此時亦應安排多批人次巡回檢查，發現問題可盡早處理。
　　
　　四． 結束語
　　綜上所述，中央空調冷凝水的排放在設計和施工時也應引起相關人員的重視，特別是施工時過程控制把關要嚴。只要各方通力合作，加強對此問題的關注，排水方面的事情一定能得以順利解決。
　　
　　
　　
　　參考文獻：
　　1陳沛霖,岳孝方等實用空調與制冷技術手冊上海:同濟大學出版社1995
　　2尉遲斌等實用制冷與空調工程手冊北京:機械工業出版社2001
　　3《通風與空調工程質量驗收規范》GB50243--2002
