摘要：本文首先介紹了離心鼓風機漏油情況，詳細分析了泄漏原因，然后簡要介紹了一種我廠自行設計的簡單有效的密封方式。
　　
　　關鍵詞：離心鼓風機，漏油，密封
　　1、前言
　　離心鼓風機作為一種常用的風冷設備廣泛應用于冶金行業。作為我廠數臺帶式冷卻機、環式冷卻機等大型設備系統的主要職能機器，為我廠幾十年的生產暢行發揮了巨大的作用。然而，離心鼓風機的輝煌之下卻隱藏著一個無傷大雅但久治不愈的弊病。這個弊病就是軸承座兩端通蓋處存在潤滑油泄漏。如圖<一>和圖<二>所示，該情況普遍存在于我廠二十余臺不同廠家生產的各種型號的鼓風機上，嚴重的如浪花飛濺，一般的似荷葉滴水，輕微的宛若滲汗，偶爾也有掛漏和陰漏現象。使用已久的舊鼓風機如此，新近投產的也未能幸免。


　　2、泄漏原因分析
　　長期以來，通風機漏油問題一直困擾我廠，雖曾仔細檢查但找不到原因，也找不到解決良方。由于油液的微少泄漏并不會造成鼓風機運行不穩定，更不會影響正常生產，也不會構成較大的浪費和環境污染，因此，對于鼓風機漏油故障的處理我們通常采取更換油封圈的方法，該方法簡單易實現，缺點是耗時費力而且不能解決根本問題，不到兩三周漏油現象又會重登舞臺。
　　近年來，隨著設備管理要求的不斷提升，該問題凸顯成為橫在我廠消滅跑偏滴漏現象征途上的首要難題。為了解決該問題，我廠先后嘗試使用了各種各樣的密封件來替代原裝的羊毛氈，如O型圈、骨架油封、剖分式油封，均未取得理想的防漏效果。綜合不同設備的潤滑油液泄漏現象，我們進行了反復的對比分析，得出了泄漏原因。

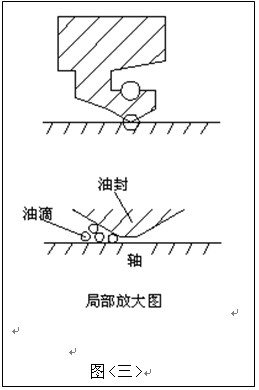

　　眾所周知，油封對流動性良好的潤滑油的密封作用，是靠油封圈的唇口與軸直接接觸，在油腔側和大氣側之間形成的一層油膜實現的。密封效果取決于唇口面的波度與接觸密封部分的壓力分布,以及密封裝置與軸的同心度誤差大小。當油封圈使用一定時間后便會發生泄漏，泄漏是由油封圈與軸之間產生縫隙導致的。具體有三種可能：其一、因?yàn)榇娇谶^量磨損而導致油封失效，產生較大的縫隙，這種情況最普遍，通常表現為滴漏；其二、軸彎曲變形，我廠鼓風機都是單支撐式，軸相對容易彎曲變形，從而產生局部微小缺口，另外振動也比較大，會瞬間產生無規則的細微縫隙，通常表現為滲漏；其三、如圖<三>所示，油封圈與軸不同心，由于端蓋螺絲孔在加工時存在誤差，端蓋在安裝時也同樣存在誤差，嚴重時造成局部壓迫引起油封細微形變，未受擠壓的另一端的徑向收縮力偏小，通常前期表現為掛漏不久后即轉變成滴漏。
　　究其根本原因，在于軸的高速運轉。由于鼓風機的輸入轉速未經減速機變速，因此速度通常達1000轉/分鐘。于是軸承座內的軸承的內圈、保持架、滾動體也以同等速度高速旋轉，他們在旋轉的過程中將潤滑油不斷的甩向空間各處，好像行駛中的輪船的葉輪激起水花一樣。甩出去的微小油滴便帶有了較高的速度和一定的沖擊力，大部分油滴打在油封圈上，還有一小部分油滴直接從細小縫隙中逃脫，因?yàn)闆_擊力遠大于表面張力，無法形成油膜密封層。油滴在逃脫過程中受阻減速，慢慢流出形成泄漏。

　　3、一種新型密封裝置
　　經過多次改造失敗后，我們意識到如果徹底改變密封方式，重新設計一套組合密封裝置，或許可以解決問題。

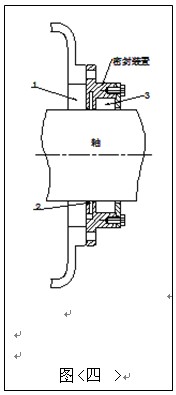

　　圖<四>陰影部分所示密封裝置為我廠設計的鼓風機軸承座密封方式的模型，該裝置前半部分為迷宮式端蓋，后半部分空腔3內可安裝兩個J型油封。該密封裝置的特點是結構簡單，可自行加工制造，成本低廉，而且不易損壞，使用壽命非常長。經過三臺泄漏最嚴重的鼓風機一年的試用，防漏效果顯著。
　　經過改造后，由于迷宮蓋與軸之間的間隙很小，軸承座內四處飛濺的油液絕大部分便被擋在迷宮蓋的第一道環外，順著壁流回軸承座底部，只有很少一部分，會順著軸流進迷宮蓋里面。之后，其中一部分會被軸高速甩進迷宮蓋凹槽，被迷宮蓋的第二道環擋住，迷宮蓋的凹槽底部設計有回油孔，巧妙地避免了油液的囤積。經過迷宮蓋的重重阻擋和及時回油，成功消除了油滴直接從接觸面細小縫隙中逃脫的情況，而且進入密封裝置的油液的數量劇減，壓力和沖擊力降低至接近靜止?fàn)顟B(tài)。然后微量油液進入油封圈位置，由于潤滑油具有較大的粘性，在表面張力的作用下形成油膜密封層，可以有效防止無壓力靜態油液發生泄漏。至此我廠鼓風機軸承座漏油問題得以破解。
