摘要：本文簡要介紹蔡司EltaC全站儀的功能結構，對其怎樣進行操作，野外數據采集以及施工放樣等。
　　關鍵詞：蔡司EltaC全站儀，數據采集，施工放樣
　　
　　1概述
　　水利工程測量是水利工程建設的重要還節，必須及時和準確地提供水利規劃、設計所需要的基礎測繪資料。水利工程建設按設計階段可以劃分為：規劃、項目建議書、可行性研究、初步設計、招標設計、技施設計等若干階段。各設計階段有相應的測量工作，從測量的角度，可以把各設計階段規結為前期勘測設計階段。測量還需為水利工程的施工階段和營運管理階段提供服務。在大中型水利項目的各階段的測量中，高等級平面控制網的布設是必不可少的，尤其是營運管理階段的水庫大壩變形監測，更需布設二等以上的平面和高程控制網。
　　蔡司EltaC全站儀是德國卡爾蔡司廠生產的一種全范圍測量?jī)x器，它所特有的便攜操作是EltaC硬件所提供的。大型的液晶雙屏圖形顯示和手動鍵盤為測量人員在測量對話中提供了一個處理大量信息的高度適用性，紅外接口允許與各種硬件工作平臺進行無線數據通信，模塊化軟件結構適合從“基礎”到“特殊”的要求。目前，測繪不僅僅局限于測角和測距兩方面，對于復雜的測量系統更要滿足自動化、數字化和日常測量的有效性等方面的要求，還應達到測繪技術的新方法，使操作更方便。
　　蔡司EltaC系列全站儀分為EltaC20A和EltaC30A，儀器在設置上是通用的。它包括move和sprint兩種型號系統包。兩種型號的系統包的相同點在下列各方面都是標準的：a.適用于486以上計算機；b.300×80點陣液晶雙屏圖形顯示；c.無線數據傳輸?shù)募t外接口；不同的方面在于：EltaC基礎型號move包括：光學對中；EltaCsprint型號包括：a.定位光－安置棱鏡的光學輔助器；b.激光對中－用激光鉛錘對中儀器。
　　2蔡司EltaC全站儀的使用

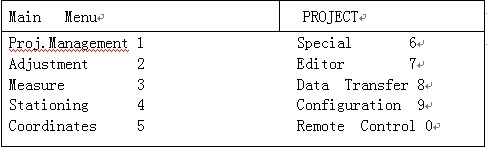

　　行內人士周知，在測量之前，對儀器要進行對中、整平。首先，打開EltaC20A主機的power鍵，系統開始啟動，接著屏幕顯示儀器型號、儀器編號、軟件信息等，除非在儀器設置中限制，否則下列信息在主菜單中均可顯示：

　　2.1儀器對中
　　EltaCsprint型號全站儀為激光對中。激光對中可以在設置菜單中打開或在訪問EltaC整平菜單中打開。激光對中用于對中EltaC一個測站點，它上面的鉛垂器是一個帶有附加光學元素并可在地面上形成一中心圓的激光筆。為了對中測站點，儀器需在腳架上移動，當儀器高度為1.5米時，激光對地面的圓直徑為45㎜。
　　2.2儀器整平
　　儀器整平采用電子氣泡精確整平，并采用圖形和數字形式顯示垂直軸的縱、橫向傾斜量，EltaC具有縱、橫軸自動補償器，提高了儀器的整平精度，儀器整平誤差在10″內，儀器即可自動精確整平。
　　2.3怎樣創建一個工程名稱。
　　如果上次裝載了項目，此次打開，將自動裝載并顯示，用↓鍵來選擇當前要使用的運用項目,用回車鍵確認。如果沒有項目存儲在EltaPC的數據驅動器D：/DATEN中，“NONAME”（沒有名字）命名的項目將會自動被打開，那就必須建立一個新項目。
　　建立一個新項目的方法是：在主菜單Proj.Management（項目管理）中，按下New鍵，即得一個NewProject（新項目），然后輸入要建立項目的工程名稱，按回車鍵確認，接著就返到上一層界面，按下Edit鍵，就返回到主菜單Editor（編輯器），再按下Input（輸入）鍵，就可以輸入該工程項目的控制點坐標和放樣數據的坐標元素。連續按下Esc鍵，直至退回到主菜單的界面。
　　3蔡司EltaC全站儀設站、定向測量及野外數據采集
　　3.1EltaC全站儀設站、定向測量
　　a.在進行野外數據采集之前，必須將儀器安置在已知點上（已知點上設站）。首先在Proj.Management（項目管理）中，選擇已經創建的工程項目，然后按Esc鍵返回到主菜單，通過熱鍵4選擇主菜單Stationing（設站）中的Stationingonaknownpoint（已知點上設站）。如果所需測站不在本項目中，就必須輸入新的測站坐標，用手動輸入數據到編輯器，按回車鍵選擇已知點，用↑輸入儀器高度ih，按回車鍵確認測站。
　　b.已知測站定向通過：
　　(1)通過后視測量定向：從所建工程項目中選擇并測量不超過20個BP（后視點），

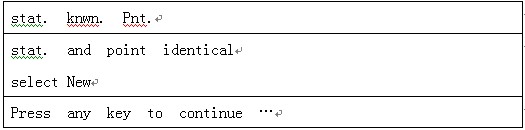

　　用↑、↓來選擇，然后按回車鍵確認。如果BP=測站，則出現信息：
　　
　　
　　在測量第一個BP之后，殘差屏幕將顯示More（測量下一個BP）。如果測站到后視點有距離測量將計算出比例尺。后視測量完成之后，屏幕將顯示測站結果和標準偏差。
　　(2)通過輸入方位角測量定向：
　　輸入一個方位角A，用↑輸入角值，按回車鍵測量并定位水平度盤。定向后，測站結果將顯示，然后按Esc從殘差屏幕退出到主菜單，如果測站無高程，高程測量將自動被調用。此方法在定向測量中不常用。
　　3.2野外數據采集
　　在設站、定向測量完成之后，在主菜單Coordinates（坐標）下選擇DetailPoints（碎部點）測量，即野外數據采集：
　　a按下Mode鍵，選擇測量模式：（1）Y、X、Z（三維方向）；（2）SD、HZ、V（斜距、水平角、垂直角）；（3）HD、HZ、h;（平距、水平角、高差）,b按下R－MC鍵，選擇記錄模式：（1）三維坐標測量中選擇R－M、R-C、R-MC；（2）斜距測量中選擇R-C；（3）平距測量中選擇R－M、R-C、R-MC；（R－M表示原始測量數據、R-C表示計算數據、R-MC表示原始測量數據和計算數據。）
　　以上選擇完成之后，按下回車鍵或觸摸鍵開始測量，進行碎部點采集。值得注意的是在碎部點采集中，時常要改變棱鏡桿的高度，此時只需按下測量程序軟件激活鍵Fcn,，再按Inpt（輸入）鍵,即可改變棱鏡桿的高度。
　　4用蔡司EltaC全站儀進行施工放樣
　　4.1EltaC放樣原理：

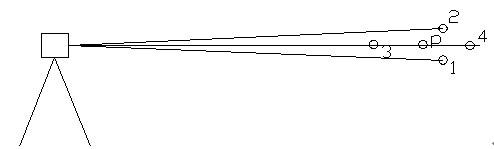

　　EltaC放樣原理就是定位光的作用。它是棱鏡在安置過程中的光學輔助，對放樣非常有用，大大減少放樣所需時間。它是所有EltaCsprint系列全站儀的標準設置，定位光可以根據棱鏡在的不同位置用來找到通過光學照明信號所設定的放樣點位置。從棱鏡端看到的光表示：a綠色定位光：點在左邊；紅色定位光：點在右邊；如果放樣方向正適合（da=0）時，綠色非常接近于紅色。如果距離開關（D：T）打開，并且放樣方向正適合時，可以借助定位光閃爍頻率來控制長度差。光信號快速閃爍：表示在點前面；光信號慢速閃爍：表示在點后面。下圖表示安置1-4不同定位光的顯示：
　　
　　（1.綠光2.紅光3.信號快速閃爍4.信號慢速閃爍P.放樣點、持速光、紅綠），當距離放樣點P=±10㎝處，定位光均表現為持速光信號。
　　4.2放樣檢測示例：
　　放樣用到Y(jié),X,Z三維坐標，及正交改正dl,dq,dr或坐標改正dy,dx,dz。調用后，將選擇項目文件中由坐標篩選器輔助的放樣點。某電站是一座壩后式電站，裝機2×1600kw，單管單機布置。前一階段，水輪機尾水管肘管已安置就位，兩根壓力鋼管近期已安裝定位，即將澆筑包管砼，有關安裝規范要求壓力鋼管軸線與下水輪機蝸殼進水口中心應在同一直線上，誤差不超過10㎜。由于肘管及壓力鋼管尾段卻在蝸殼層，壓力鋼管前段高于蝸殼層4.5m,廠房四周墻體澆筑高度已至行車梁頂面，外圍的平面控制點已不能與兩肘管頂部中心，兩壓力管尾端通視，壓力鋼管上不能設站，也不能在壓力鋼管的中心延長線上設站。怎樣精確測定壓力鋼管軸線分別距肘管頂部的中心距離？用常規儀器就不如用EltaC全站儀來得輕松和可靠。

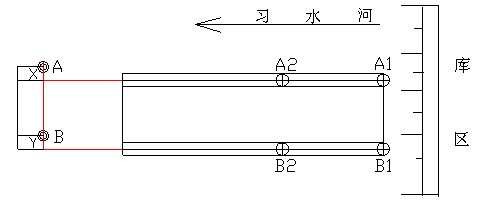

　　下圖示：由于肘管A和肘管B先前是精確定位的，為了檢測壓力鋼管A1A2、B1B2軸線的延長線和肘管A與肘管B的軸線的交點X和Y的相對位置關系，只有把A1、A2、B1、B2、點精確放樣于實地，就可得
　　X和Y的距離。首先在Proj.Management（項目管理）中,輸入控制點及放樣元素的坐標,然后對儀器在控制點上進行對中、整平、設站、定向,從坐標篩選器選出放樣元素,在不同方向?qū)ζ涠ㄎ弧＠�用定位光和距離跟蹤，得到了精確的結果。

　　由于此次放樣檢測不考慮縱向（河流方向），只對橫向上考慮，放樣檢測結果表明：壓力鋼管A1A2的軸線的延長線與肘管A的軸線的交點X相對位置差2㎜；壓力鋼管B1B2的軸線的延長線與肘管B的軸線的交點Y相對位置差3㎜；而規范規定的限差為±10㎜，滿足精度要求。
　　5結束語
　　(1)EltaC全站儀是精密電子儀器，使用時，檢查儀器是否正確安置，附件是否牢固，避免強烈震動。
　　(2)在測量范圍內，記下必要的預先提示，記下相關的交通法則。
　　(3)隔一定時間檢查儀器，以避免錯誤測量，尤其是在儀器有較大碰撞或嚴重?fù)p傷時。
　　(4)較長時間不使用儀器時，應拆下電池。正確保存電池及裝置，考慮使用原則。
　　(5)不要把望遠鏡直接對準陽光，使用激光裝置時，不要把眼睛直視激光束。
　　(6)不要在潮濕環境用充電器和PC卡（有電擊危險），用充電器和電源前應確保是否匹配。不要使用濕的儀器。
　　(7)當有意外出現時，可以拆下電池來切斷電源（但會丟失數據）。
