摘要：作者通過對深圳居民住宅小區配電自動化系統設計理念，針對深圳東方花園居民小區提出了一套可實施的新型居民住宅小區配電自動化系統設計方案。
　　關鍵詞：小區供配電問題；配電自動化
　　
　　小區供電現狀及存在的問題
　　(1)線路問題:各種類型的住宅同在一個小區內,“解困型”,“安居型”住宅多為方盒式住宅,行列對齊,因此進線多為架空進線,線徑較小,室外線路無法滿足日益增長的用電量的需求,線纜一次又一次的更改,到處是架空線路,空中象蜘蛛網,增加了
　　不安全因素,還影響了小區的美觀和整潔。
　　(2)變壓器的容量不足:住宅樓的不斷增加,增加了小區的用電量,使原有的變壓器的容量明顯不足,而變壓器的增容還受到城市電網的限制,因此制約了每戶的用電量。
　　(3)城市電網的改造不能一次解決,由于城市電網多是在70、80年代興建,從發電廠發出的電能,在輸送時由于線路的限制,不能全部送出,目前國家撥款正在修建高壓輸配電線路,未來二到三年的時間將完成舊電網的改造,滿足居民的用電要求。
　　
　　1 深圳東方花園配電自動化系統
　　1.1深圳東方花園配電自動化系統設計要求和特點
　　為解決深圳東方花園及周邊地區的用電，解決A、C區的用電，共安裝12臺箱變，其中630kVA變壓器6臺，500kVA的2臺，400kVA的4臺。箱變10kV電源組成單環網供電。本期自動化工程中，在采用南瑞RCS-9000系列、雙電公司SD-9520裝置的同時，采用了新開發的SD-9630塑殼開關運行狀態采集裝置，檢測塑殼開關的運行狀態，并將運行狀態傳回到集控中心（中間站）。采用了新開發的SD-9860電纜故障指示器，完成電纜故障的識別。
　　1.2配電自動化系統主要功能設計
　　深圳東方花園住宅區配電自動化系統功能主要集中于五個方面，即數據采集、監視與控制、故障隔離與供電恢復、地理信息系統、數據統計與報表。深圳東方花園住宅區配電自動化系統基本功能有：滿足無人值班、集中值班的要求，數據采集與遠傳，開關位置信號遠傳，自動無功補償功能，遙控開關，電纜故障信號遠方傳輸，故障隔離與恢復供電，住宅電能表的遠方傳輸（RTU予留數據采集接口）。
　　2 自動化系統通訊網
　　深圳東方花園配電自動化系統由1座開閉站和12座箱式變電站組成。在開閉站和各箱式變電站運行的SD-9520或SD-9520Q在現場實時采集數據和記錄歷史數據，其中部分?jǐn)?shù)據可在SD-9520或SD-9520Q顯示屏上顯示，同時全部的數據和記錄可通過SD-9520或SD-9520Q提供的RS232/RS485接口按照DNP-3.0通信規約進行遠傳。SD-2000配電自動化系統（集控中心中間站）負責基本數據通迅的主機中有兩塊智能通迅控制卡，該通迅卡具有CPU和FLASHRAM，從而具備獨立管理通迅和在線編程的強大功能。每個通迅卡有兩個RS232/RS485通訊口（可通過跳線來選擇），兩個通訊口各自進行通迅互不干擾，提高了通訊的效率。通迅口為D型9針母接頭。
　　3 配電網自動化測控系統設計

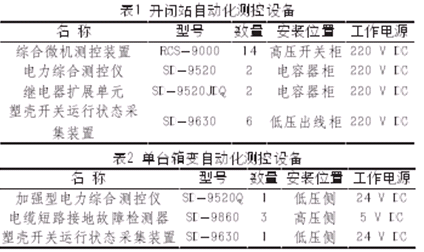

　　需要安裝的自動化測控設備如表1.表2所示
　　
　　3.1開閉站測控子站的自動化功能
　　在開閉站內10kV側測控裝置是RCS-9000綜合微機測控保護裝置，需要在每面高壓柜上安裝1臺RCS-9000綜合微機測控保護裝置的主要測量與控制功能如下。測量模擬量：開閉站實時參數（母線電壓、有功功率、無功功率、有功電度、無功電度）。測量開關量：各斷路器和刀閘狀態，高壓柜保護信號�？刂崎_(kāi)關量：斷路器合/分控制。通訊方式：裝在直流屏上的RCS-9693通訊機是本站RCS-9000保護裝置的集中通訊控制機。用雙絞線將它的通訊口直接與智能通訊卡相連，將數據傳送到上位機或接收上位機的控制指令。在開閉站內380V側。測控裝置：每面電容器柜上裝有一臺SD-9520電力綜合測控儀和一臺SD-9520JDQ繼電器擴展單元；每面低壓出線柜上裝有一臺SD-9630塑殼開關運行狀態采集裝置。主要測量與控制功能。測量模擬量：開閉站內兩臺變壓器低壓側實時參數，包括三相電壓、零序電壓、三相電流、零序電流、有功功率、無功功率、頻率、功率因數、有功電量、無功電量；直流系統的電壓量。測量開關量：SD-9520測量的量——低壓兩路主進開關和低壓母聯開關狀態、手車位置、電容器投入或切除的狀態、直流屏保護信號。SD-9630測量的量——低壓出線開關帶電狀態。每面低壓出線柜有4路出線，將每路出線的三相電壓接入SD-9630，從而測得各路出線的三相電纜帶電狀態。
　　控制開關量：低壓兩路主進開關和低壓母聯開關合/分控制；電力電容器組的自動投切。
　　通訊方式：不同低壓柜的SD-9630通過從RS485接口連到相鄰柜內的SD-9630，由末端的SD-9630的主RS485接口連到電容柜的SD-9520的RS485接口。SD-9520RS485接口直接與主機上的智能通訊卡相連。名稱型號數量安裝位置工作電源綜合微機測控裝置RCS-900014高壓開關柜220VD電力綜合測控儀SD-95202電容器柜220VD繼電器擴展單元SD-9520JDQ2電容器柜220VD塑殼開關運行狀態采集裝置SD-96306低壓出線柜220VD名稱型號數量安裝位置工作電源加強型電力綜合測控儀SD-9520Q1低壓側24VDC電纜短路接地故障檢測器SD-98603高壓側5VDC塑殼開關運行狀態采集裝置SD-96301低壓側24VDC單臺箱變自動化測控設備3.2箱式變電站實現的自動化功能每臺箱式變電站內安裝“SD-9520Q電力綜合測控儀”、“SD-9630塑殼開關運行狀態采集裝置”和“SD-9860電纜短路接地故障檢測器”各1套，各自的功能如下：SD-9520Q電力綜合測控儀實現高壓開關的控制、狀態檢測和變壓器電參量的檢測及低壓無功補償自動控制；SD-9630實現塑殼開關運行狀態采集；取每路出線的一相電壓（如取A相）接入SD-9630，從而測得各路出線的某相電纜帶電狀態，用單相電纜帶電狀態表示某路低壓出線的運行狀態。SD-9860實現高壓電纜短路與接地故障檢測：三個高壓開關的短路與接地故障檢測。箱變內配電自動化的功能包括以下四部分。
　　測量模擬量：低壓側和高壓側。低壓側：變壓器低壓側所有實時參量，包括三相電壓、零序電壓、三相電流、零序電流、有功功率、無功功率、頻率、功率因數、有功電度、無功電度。高壓側：高壓進線和高壓出線電流，電池電壓。
　　測量開關量：3個高壓開關狀態；3路高壓電纜接地與短路故障；5路低壓出線開關帶電狀態；5～8組電力電容器的狀態。控制開關量：遙控3個高壓開關合/分；5～8組電力電容器自動循環投切；故障指示器遙控/當?shù)貜?fù)位。通訊方式：低壓柜內的SD-9630低壓開關帶電檢測器的串口1通過雙絞線連到電容器柜的SD-9520Q電力綜合測控儀的RS485接口。箱變內的SD-9520Q電力綜合測控儀與中間站的智能通訊卡通訊是光纖—電纜混合網絡結構。
