摘要：摘要，介紹電磁兼容涉及的學科內容，著重論述了智能建筑弱電系統工程設計中的電磁兼容性問題，介紹了弱電系統的EMC設計施工技術，供有關人員參考。
　　關鍵詞：智能建筑，弱電，EMC設計
　　1、概述
　　隨著現代電子技術和信息技術的蓬勃發展，智能建筑對自動化水平要求越來越高，微電子設備得到廣泛的應用，在一個大樓內的各類機房也愈來愈多，各機房、各設備之間的電磁兼容性(EMC)矛盾越來越突出，同時智能建筑環境存在著大量的電氣干擾源，如大型的變配電設備、電梯機房設備、中央空調設備的啟/停信號和雷電干擾等，電力設備的電位異常與諧波干擾，電動工具的電火花，都會影響通信系統和廣播電視系統的正常工作。
　　弱電系統在運行中會受到電磁幅射、電磁脈沖、地電位異常、雷電沖擊、靜電感應、電弧、強負荷電流沖擊、電源諧波、高頻電噪聲等等有害干擾，常常由于抗干擾措施不當，輕則使設備的工作可靠性降低，產生誤碼、錯碼、誤動作、系統數據丟失，重則使系統處于死機、故障和癱瘓的狀態。
　　凡此種種都是常見的在同一電磁環境中的電子設備相互干擾而不能正常工作的現象。要解決這些問題，即如何使在同一電磁環境下工作的各種電子設備、電子系統都能互不于擾地正常工作，達到兼容狀態，這就要看電子設備的電磁兼容性(EMC)。
　　2、建筑物內電磁干擾分析：
　　電磁兼容是指設備或系統在其電磁環境下能正常工作并且不對該環境中任何事物構成不能承受的電磁干擾EMI的能力。
　　

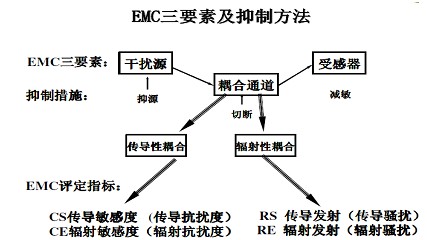

　　（1） 干擾源：
　　智能建筑的弱電系統的來自外部的主要干擾源有直接雷擊/感應雷；供電系統的感應干擾；無線電信號及手機信號的干擾。由建筑物內部發向外部的電磁干擾的主要干擾源有無線電通信、廣播電視、雷達信號，無線發射/接收設備的信號干擾等;樓內部的電子設備相互的電磁干擾源為電源系統
　　與控制系統間的干擾，信息處理系統與裝置之間的干擾以及靜電反應。
　　（2） 耦合通道：
　　耦合通道即干擾路徑，主要有傳輸線路和空間輻射兩種方式。當電子
　　設備或元件共用電源或地線時，就會通過公共阻抗產生相互干擾．兩設備之間的地電位不同時，就會產生地環路干擾，高頻電磁波通過天線，電纜等可以干擾設備的運行。
　　（3）受感器：
　　指當受到電磁干擾源所發射的電磁能量的作用時會發生電磁危害并導致性能降低或失效的器件，設備，分系統或系統等等。在智能建筑的弱電系統里，幾乎所有的設備都是受感器。

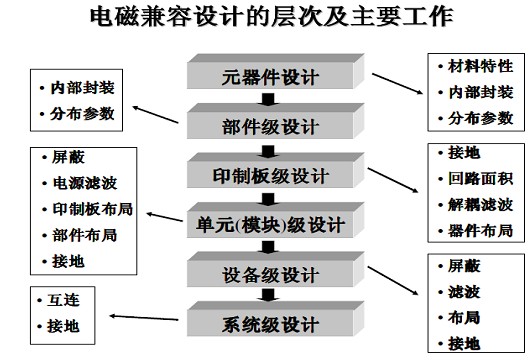

　　-要實現建筑物中高性能高質量的電磁兼容EMC，應在方案實施中應充分考慮器件，線路板，設備，系統級等各個層次的電磁兼容。
　　電子設備的EMC措施在電磁環境較好的情況下即可實現對系統電磁防護的基本要求，主要由設備供應商完成；系統級即整個系統的電磁防護性EMC主要由弱電設計施工單位完成，從而實現高性能的電磁兼容EMC。
　　建筑物電磁兼容措施的主要實施途徑有3種分別為接地，電磁屏蔽以及濾波器。
　　
　　
　　
　　3、弱電設備的抗干擾措施：
　　對于弱電系統設備而言，從內部結構，電路設計，信號回路等方面考慮EMC：
　　3．1弱電設備的內部結構抗干擾措施：
　　弱電設備的外殼、機箱(柜)應采用金屬材料，或在塑料外殼內噴涂一層金屬膜作為屏蔽層；
　　外殼的通風孔是電磁泄漏干擾最大的一類孔縫，一般采用波導通風窗，不但可以提供良好的屏蔽效果而且不影響通風質量；
　　對觀察孔等采用屏蔽偷工透光材料；
　　進出線孔導電布/導電橡膠密封；
　　機柜的門，機箱連接縫隙采用導電材料密封。
　　設置接地母排。
　　3．2弱電設備的電路設計抗干擾措施：
　　在設備的輸入、輸出端接口電路應設置高／低頻濾波器、光電耦合器等電路。
　　電路板之間、電路板與電源板之間、電路板上射頻元件區域都應使用厚度>10．7mm的鍍鋅鐵板予以電磁屏蔽，屏蔽鐵板應采用鍍銀銅線與外殼地連接。
　　多采用多層電路板，以減少引線，布線盡量短、粗，以減小環路電阻，盡可能地減小電路板中的相互電磁干擾。
　　使用帶屏蔽層的電源隔離變壓器。
　　在電源與負載之間串接鐵氧體磁環。
　　軟件采用數字濾波技術。
　　3．2弱電設備的信號回路設計抗干擾措施：
　　弱電信號回路盡量采用屏蔽雙絞線傳輸；
　　弱電信號盡量采用平衡傳輸制式；
　　通訊線路采用光電隔離；
　　合理選擇接地形式；
　　線路中盡量避免使用接插件；
　　弱電線路有單獨的弱電井，在敷設時與電力線路有隔離；
　　采用數字信號，如現場總線，以太網等，少使用模擬信號；
　　使用隔離變壓器。
　　4、系統接地：
　　接地是為電路或系統提供一個參考的等電位點或面，在對高頻設備或系統而言則是為電流流回源提供一條低阻抗路徑，在實施EMC措施中按照其功能使用要求劃分為：安全接地，雷電接地，EMC接地，這些地應該共用一個系統，大樓系統接地接地電阻應小于1歐。
　　安全接地是指設備的電源系統應帶有在設備入口處與地相連的電源回線。對設備來說金屬機殼應通過黃綠安全線接到配電系統的地。
　　雷電接地按照國家標準和施工規范進行。

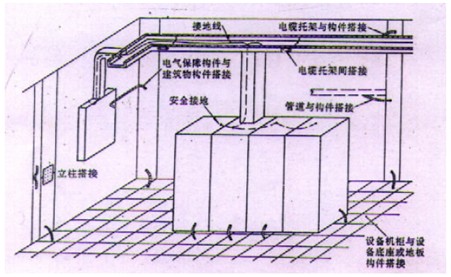

　　EMC接地包括：設備接地，屏蔽接地，系統接地等等，要組成等電位接地網。
　　
　　
　　5．建筑物電磁屏蔽：
　　屏蔽是通過由金屬制成的殼，盒，板等屏蔽體，將電磁波局限于某一區域內的一種方法。
　　
　　良好接地
　　建筑物電磁屏蔽主要包括有：墻屏蔽，地板屏蔽，天花板，屏蔽門屏蔽，窗屏蔽以及設備開口處的屏蔽。
　　國際國內仍然沒有關于建筑物電磁兼容EMC的統一標準，但根據對各個國家關于建筑物電磁兼容EMC的研究表明，用于建筑物電磁兼容EMC措施應具有以下選材原則：
　　1具有良好的屏蔽作用或吸收干擾頻率的性能;
　　2對工作環境沒有污染及輻射問題，施工工藝不太復雜
　　3有一定的強度產品具有不燃性耐久性，耐腐蝕性等。
　　6．濾波器的安裝與使用：
　　電磁干擾濾波器即EMI濾波器，是抑制傳導干擾的最有效地手段。它包括信號線濾波器和電源線濾波器。
　　信號線濾波器允許有用信號以較小的衰減通過，同時大大衰減雜波干擾信號。電源線濾波器以較小的衰減把直流，50Hz，400Hz等電源功率傳輸?shù)皆O備上，卻大大衰減經電源傳入的EMI信號，保護設備受損害，同時，它又抑制電源本身產生的EMI信號，防止它進入電網，污染，危害其它設備。

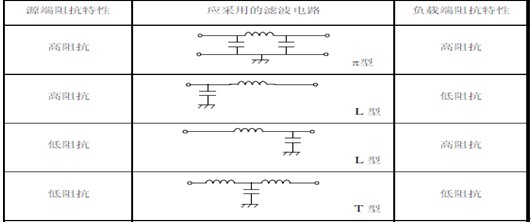

　　常用的EMI濾波器有下面幾種：具體選用應依據各型濾波器在源和負
　　載阻抗上的濾波衰減以及地線搭接等性能而定。
　　

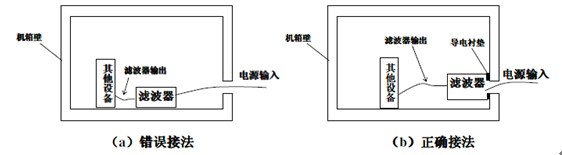

　　為減少接地阻抗，濾波器應安裝在導電金屬表面或通過接地帶與接地點就近相連，避免細長接地導線造成較大的接地阻抗。
　　

　　為避免輸入/輸出互相耦合，應盡量做到輸入/輸出隔離，至少嚴格禁止濾波器輸入/輸出線的相互交叉，路徑平行等。若由于位置或空間的限制，無法滿足上述要求，則濾波器輸入/輸出線必須采用屏蔽線或高頻吸收線。

　　
　　7、結束語
　　隨著人們對抗輻射要求，各類電子設備防干擾能力安全性能指標的日益提高。抑制電磁干擾應從系統工程的角度考慮，從對弱電設備的考察選型開始，包含各專業相關內容的電磁兼容EMC設計逐步發展為必要的工程設計環節。
　　EMC設計過程中需各專業協調，配合合理的配置方案，在此基礎上結合設備及線管，進行接地，屏蔽，濾波等EMC設計；在現場施工的安裝，調試時分析干擾性質及來源，在全過程都采取有效措施，同時也需要電氣專業與建筑結構，暖通及給排水等專業密切配合，才能確保整個若電系統的EMC滿足要求。
